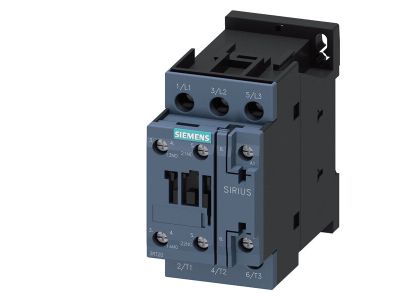

Stycznik mocy 7,5kW, 400V, AC-3, 1NO+1NC, 230V AC 3P S0 Przyłącze śrubowe | 3RT2025-1AP00 Siemens

Opis i Kluczowe Cechy

Stycznik mocy Siemens o numerze katalogowym 3RT2025-1AP00 to zaawansowany aparat łączeniowy z rodziny SIRIUS, zaprojektowany do pracy w wymagających warunkach przemysłowych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 7,5 kW przy napięciu 400 V w kategorii użytkowania AC-3, co czyni go idealnym rozwiązaniem do sterowania silnikami klatkowymi. Aparat posiada trzy główne bieguny prądowe oraz zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co pozwala na budowę zaawansowanych układów sterowania i sygnalizacji bez konieczności montażu dodatkowych bloków styków w podstawowych aplikacjach.

• Wydajność prądowa: Przystosowany do obciążeń indukcyjnych typowych dla napędów elektrycznych.
• Napięcie sterowania: Cewka zasilana napięciem 230 V AC zapewnia kompatybilność z większością standardowych sieci sterowniczych.
• Rozmiar S0: Kompaktowa obudowa o szerokości 45 mm pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.
• Przyłącze śrubowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów i odporność na wstrząsy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Styczniki serii SIRIUS 3RT2 spełniają wymagania normy IEC/EN 60947, co potwierdza ich niezawodność jako aparatury niskiego napięcia. Posiadają one również oznaczenia zacisków zgodne z normami, co eliminuje ryzyko błędów podczas prefabrykacji rozdzielnic. Wysoka odporność klimatyczna oraz certyfikacja globalna pozwalają na stosowanie tego urządzenia w maszynach eksportowanych na rynki całego świata.

Zastosowanie

Stycznik 3RT2025-1AP00 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest dedykowany przede wszystkim do:

• Bezpośredniego rozruchu silników asynchronicznych o mocy do 7,5 kW.
• Załączania obwodów grzejnych oraz oświetleniowych w kategorii AC-1.
• Realizacji układów nawrotnych i gwiazda-trójkąt (przy zastosowaniu odpowiednich akcesoriów).
• Systemów bezpieczeństwa i blokad elektrycznych dzięki wbudowanym stykom pomocniczym 1NO+1NC.
• Współpracy z przekaźnikami przeciążeniowymi w celu pełnej ochrony silnika.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN TH35 (35 mm) lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki systemowi modułowemu SIRIUS, stycznik można łatwo rozbudować o ograniczniki przepięć, bloki styków pomocniczych montowane od czoła lub z boku, a także o moduły czasowe. Należy zachować odpowiednie odstępy wentylacyjne zgodnie z dokumentacją techniczną przy montażu pionowym.

FAQ

• Czy stycznik posiada wbudowane zabezpieczenie przeciwprzepięciowe cewki? Model ten w wersji standardowej nie posiada wbudowanego warystora, jednak można go łatwo doposażyć w dedykowany moduł ogranicznika przepięć montowany w gnieździe czołowym.
• Jakie przewody można podłączyć do zacisków głównych? Przyłącza śrubowe w rozmiarze S0 pozwalają na podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka) z tulejkami izolowanymi.
• Czy styki pomocnicze 1NO+1NC są rozszerzalne? Tak, konstrukcja serii 3RT2 pozwala na montaż dodatkowych bloków styków pomocniczych, zwiększając liczbę dostępnych ścieżek sygnałowych.
