Stycznik mocy 5,5kW, 400V, AC-3, 1NO+1NC, 230V AC 3P S0 Przyłącze śrubowe | 3RT2024-1AP00 Siemens

Opis i Kluczowe Cechy

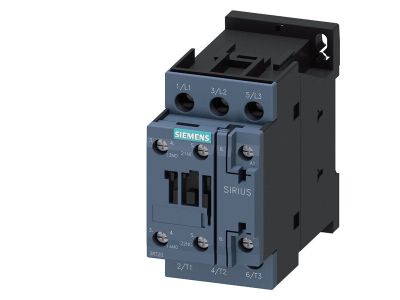

Stycznik mocy Siemens o numerze katalogowym 3RT2024-1AP00 to zaawansowany aparat łączeniowy z rodziny SIRIUS, zaprojektowany do pracy w wymagających warunkach przemysłowych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 5,5 kW przy napięciu 400 V w kategorii użytkowania AC-3, co czyni go idealnym rozwiązaniem do sterowania silnikami klatkowymi. Stycznik został wykonany w rozmiarze S0, co zapewnia optymalny kompromis między wydajnością a oszczędnością miejsca w szafie sterowniczej.

• Konfiguracja styków: Urządzenie wyposażone jest w zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na łatwą realizację układów samopodtrzymania lub sygnalizacji stanu pracy bez konieczności dokupowania dodatkowych bloków.
• Napięcie sterowania: Cewka zasilana napięciem 230 V AC (prąd przemienny) jest standardem w większości europejskich instalacji automatyki.
• Przyłącze śrubowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Trwałość mechaniczna: Wysoka jakość materiałów użytych przez firmę Siemens zapewnia długą żywotność aparatu nawet przy dużej częstotliwości łączeń.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Styczniki serii SIRIUS 3RT2 są projektowane zgodnie z normą IEC/EN 60947-4-1, co definiuje ich zdolność do bezpiecznego załączania i wyłączania odbiorników prądu. Posiadają one również oznaczenia zacisków zgodne z obowiązującymi standardami, co eliminuje błędy podczas montażu i ułatwia późniejszą diagnostykę układu. Urządzenie posiada certyfikację CE oraz spełnia wymogi dyrektyw RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Stycznik 3RT2024-1AP00 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn i systemach utrzymania ruchu. Główne obszary wykorzystania to:

• Bezpośrednie rozruchy silników elektrycznych o mocy do 5,5 kW.
• Układy sterowania pompami, wentylatorami oraz przenośnikami taśmowymi.
• Realizacja blokad elektrycznych w układach nawrotnych (przy zastosowaniu drugiego stycznika i blokady mechanicznej).
• Systemy sygnalizacji i monitorowania stanu pracy urządzeń dzięki wbudowanym stykom pomocniczym.
• Integracja z systemami automatyki budynkowej i przemysłowej wymagającymi niezawodnego łączenia obciążeń indukcyjnych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm (TH35), co zapewnia szybką instalację w rozdzielnicach. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie zabezpieczeń przeciwzwarciowych i przeciążeniowych dobranych do parametrów silnika. Dzięki systemowi modułowemu SIRIUS, do stycznika można łatwo dołączyć akcesoria takie jak ograniczniki przepięć czy dodatkowe bloki styków pomocniczych montowane od czoła lub z boku.

FAQ

• Czy ten stycznik posiada wbudowane zabezpieczenie termiczne? Nie, stycznik służy wyłącznie do łączenia obwodów. Do ochrony silnika przed przeciążeniem należy zastosować dedykowany przekaźnik termiczny (termik) lub wyłącznik silnikowy z serii 3RV.
• Jakie jest napięcie cewki w tym modelu? Model 3RT2024-1AP00 posiada cewkę sterowniczą na napięcie 230 V AC o częstotliwości 50/60 Hz.
• Czy można zamontować dodatkowe styki pomocnicze? Tak, konstrukcja serii SIRIUS S0 pozwala na rozbudowę o dodatkowe bloki styków pomocniczych, co zwiększa elastyczność projektowania układów sterowania.
• Jaki jest rozmiar obudowy tego stycznika? Jest to rozmiar S0, co jest istotną informacją przy doborze szyn łączeniowych oraz adapterów montażowych.
