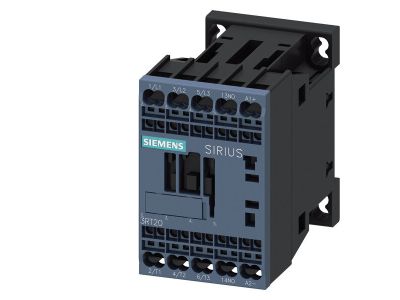

Stycznik mocy 4kW, 400V, AC-3, 1NO, 24V DC, 3P, S00, przyłącze sprężynowe | 3RT2016-2BB41 Siemens

Opis i Kluczowe Cechy

Stycznik mocy Siemens 3RT2016-2BB41 z innowacyjnej serii SIRIUS 3RT2 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do precyzyjnego przełączania silników elektrycznych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 4 kW przy napięciu 400 V w kategorii użytkowania AC-3, co czyni go idealnym wyborem dla standardowych aplikacji napędowych. Kompaktowa obudowa w rozmiarze S00 pozwala na znaczną oszczędność miejsca w szafie sterowniczej, nie rezygnując przy tym z wysokiej niezawodności styków.

• Napięcie sterownicze: Cewka zasilana prądem stałym 24 V DC zapewnia stabilną pracę i bezpośrednią kompatybilność z wyjściami sterowników PLC.
• Technologia przyłączy sprężynowych: Zastosowanie zacisków sprężynowych gwarantuje szybki montaż oraz odporność na wibracje i wstrząsy, co eliminuje konieczność okresowego dokręcania śrub.
• Konfiguracja styków: Urządzenie posiada 3 główne styki zwierne (3P) oraz jeden zintegrowany styk pomocniczy 1NO (normalnie otwarty), co upraszcza budowę układów sterowania.
• Modułowość: Jako część systemu SIRIUS, stycznik w pełni współpracuje z wyłącznikami silnikowymi 3RV2 oraz przekaźnikami przeciążeniowymi 3RB3.

Zgodność z Normami

Stycznik 3RT2016-2BB41 został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi. Posiada pełną certyfikację IEC oraz UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki całego świata. Urządzenie jest również oznaczone jako IE3/IE4ready, co oznacza pełną gotowość do współpracy z nowoczesnymi, energooszczędnymi silnikami o wysokiej sprawności, które charakteryzują się wyższymi prądami rozruchowymi. Odporność na trudne warunki klimatyczne pozwala na pracę w zróżnicowanych środowiskach przemysłowych.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej trwałości mechanicznej, stycznik ten znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Sterowanie pracą pomp, wentylatorów oraz przenośników taśmowych.
• Budowa maszyn: Idealny do kompaktowych układów napędowych wymagających szybkiego czasu reakcji.
• Rozdzielnice niskiego napięcia: Dzięki przyłączom sprężynowym doskonale sprawdza się w miejscach narażonych na drgania, np. w pobliżu pracujących agregatów.
• Systemy HVAC: Zarządzanie pracą sprężarek i wentylatorów w układach klimatyzacji i wentylacji.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny dzięki systemowi SIRIUS. Stycznik przystosowany jest do montażu na standardowej szynie DIN 35 mm lub montażu śrubowego na płycie montażowej. Przyłącza sprężynowe wymagają użycia płaskiego wkrętaka w celu otwarcia zacisku – po wprowadzeniu przewodu i wyjęciu narzędzia, sprężyna dociska żyłę z optymalną siłą, zapewniając trwały styk elektryczny. Przednie rozmieszczenie zacisków ułatwia okablowanie nawet w gęsto upakowanych szafach. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych zgodnie z dokumentacją techniczną przy montażu kaskadowym.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, system SIRIUS 3RT2 pozwala na montaż dodatkowych bloków styków pomocniczych zarówno na czole urządzenia, jak i z boku, co pozwala na rozbudowę logiki sterowania.
• Czy przyłącze sprężynowe jest bezpieczne przy dużych wibracjach? Tak, technika sprężynowa jest rekomendowana właśnie do aplikacji mobilnych i maszyn generujących drgania, ponieważ siła docisku jest stała i niezależna od operatora.
• Czy ten model zastępuje starszą serię 3RT1? Tak, seria 3RT2 jest bezpośrednim następcą sprawdzonych styczników 3RT1 w zakresie mocy do 55 kW, oferując lepsze parametry przy zachowaniu kompatybilności systemowej.
