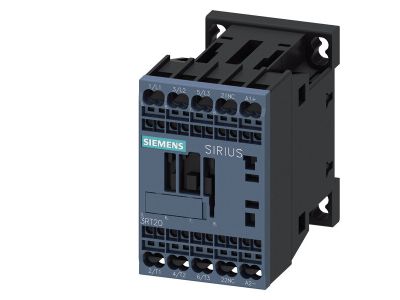

Stycznik mocy 4kW, 400V, AC-3, 1NC, 24V DC 3P S00 Przyłącze sprężynowe | 3RT2016-2BB42 Siemens

Opis i Kluczowe Cechy

Stycznik mocy Siemens o numerze katalogowym 3RT2016-2BB42 to zaawansowany aparat łączeniowy z rodziny SIRIUS, zaprojektowany do pracy w najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 4 kW przy napięciu 400V w kategorii użytkowania AC-3, co czyni go idealnym rozwiązaniem do sterowania silnikami klatkowymi. Kompaktowa obudowa w rozmiarze S00 pozwala na znaczną oszczędność miejsca w szafie sterowniczej, przy zachowaniu pełnej funkcjonalności i niezawodności.

• Napięcie sterowania: Cewka zasilana prądem stałym 24V DC zapewnia stabilną pracę i kompatybilność z systemami sterowania PLC.
• Konfiguracja styków: Aparat wyposażony jest w 3 główne styki zwierne (3P) oraz jeden zintegrowany styk pomocniczy rozwierny (1NC), umożliwiający realizację blokad elektrycznych.
• Przyłącze sprężynowe: Innowacyjny system zacisków sprężynowych gwarantuje trwałe i odporne na wstrząsy połączenie przewodów, eliminując konieczność okresowego dokręcania śrub.
• Trwałość mechaniczna: Wysoka odporność na cykle łączeniowe przekłada się na długą żywotność urządzenia nawet przy dużej częstotliwości załączeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, co potwierdza jego zdolność do bezpiecznego łączenia obciążeń silnikowych. Posiada również oznaczenia zacisków zgodne z normami, co ułatwia identyfikację połączeń podczas montażu i serwisu. Urządzenie posiada certyfikację CE oraz dopuszczenia UL/CSA, co pozwala na jego stosowanie w maszynach eksportowanych na rynki całego świata.

Zastosowanie

Stycznik 3RT2016-2BB42 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest dedykowany do:

• Bezpośredniego rozruchu silników elektrycznych o mocy do 4 kW.
• Sterowania układami grzewczymi i oświetleniowymi w kategorii AC-1.
• Realizacji układów nawrotnych i gwiazda-trójkąt (przy zastosowaniu odpowiednich akcesoriów).
• Systemów bezpieczeństwa i sygnalizacji dzięki wykorzystaniu styku pomocniczego 1NC.
• Pracy w trudnych warunkach, gdzie występują wibracje, dzięki zastosowaniu technologii sprężynowej.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki systemowi SIRIUS. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm lub do przykręcenia na płycie montażowej. Podczas instalacji należy zwrócić uwagę na:

• Przekroje przewodów: Dzięki zaciskom sprężynowym można stosować zarówno przewody sztywne, jak i elastyczne z tulejkami, co przyspiesza proces okablowania.
• Pozycja pracy: Urządzenie może pracować w pionie, jednak dopuszczalne są odchylenia zgodnie z dokumentacją techniczną producenta.
• Odstępy izolacyjne: Należy zachować odpowiednie przestrzenie między aparatami, aby zapewnić optymalną cyrkulację powietrza i odprowadzanie ciepła.

FAQ

1. Czy zaciski sprężynowe są bezpieczniejsze od śrubowych?
Tak, zaciski sprężynowe zapewniają stałą siłę docisku niezależnie od wibracji czy zmian temperatury, co eliminuje ryzyko poluzowania się przewodu i powstania łuku elektrycznego.

2. Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze?
Tak, system modułowy SIRIUS pozwala na montaż czołowy lub boczny dodatkowych bloków styków pomocniczych, co zwiększa elastyczność konfiguracji układu sterowania.

3. Czy cewka 24V DC wymaga dodatkowego zabezpieczenia?
Zaleca się stosowanie modułów ograniczających przepięcia (np. diod lub warystorów), aby chronić wyjścia sterowników PLC przed przepięciami indukowanymi podczas wyłączania cewki.
