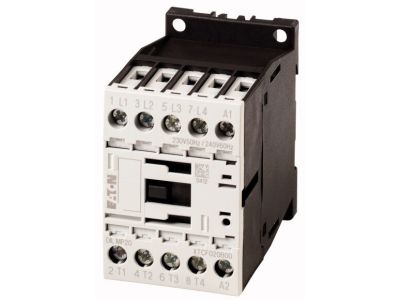

Stycznik mocy, 4 biegunowy 22A [AC-1] 0Z0R, DILMP20(24VDC) | 276985 Eaton

Alternatywny kod produktu: DILMP20(24VDC)

Opis i Kluczowe Cechy

Stycznik mocy DILMP20 (symbol 276985) to 4-biegunowe urządzenie przeznaczone do załączania obciążeń rezystancyjnych w kategorii AC-1. Jego prąd znamionowy wynosi 22 A, a cewka przystosowana jest do napięcia stałego 24 V DC. Dzięki podwójnym zaciskom skrzynkowym oraz czołowym przyłączom montaż i okablowanie przebiegają szybko i bezpiecznie, nawet przy przewodach o różnych przekrojach.

• Prąd znamionowy 22 A (AC-1): Umożliwia bezpieczne załączanie odbiorników rezystancyjnych o znacznym poborze mocy – idealny do sterowania grzałkami, piecami czy oświetleniem.
• 4 bieguny: Pozwalają na jednoczesne przełączanie czterech niezależnych obwodów, co zwiększa elastyczność instalacji i redukuje liczbę potrzebnych styczników.
• Cewka 24 V DC: Niskonapięciowe sterowanie zapewnia bezpieczeństwo obsługi i kompatybilność z systemami automatyki pracującymi w standardzie 24 V.
• Podwójne zaciski skrzynkowe: Gwarantują niezawodne połączenie przewodów o różnych przekrojach – minimalizują ryzyko poluzowania i przegrzania styków.
• Czołowe przyłącza: Ułatwiają podłączanie okablowania bez konieczności demontażu osprzętu, skracając czas montażu i serwisu.

Zgodność z Normami

Stycznik DILMP20 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Urządzenie spełnia wymagania norm dotyczących aparatury łączeniowej niskiego napięcia, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Stycznik mocy 4-biegunowy sprawdzi się w wielu aplikacjach przemysłowych i budynkowych, gdzie wymagane jest niezawodne załączanie obciążeń rezystancyjnych. Poniżej przedstawiamy typowe scenariusze jego użycia.

• Sterowanie układami grzewczymi (piece, nagrzewnice, grzałki) w rozdzielnicach sterowniczych.
• Załączanie oświetlenia o dużej mocy (np. hal produkcyjnych, magazynów) w obwodach monofazowych i trójfazowych.
• Przełączanie obwodów transformatorów, dławików i kondensatorów w instalacjach kompensacji mocy biernej.
• Integracja z systemami automatyki budynkowej (BMS) poprzez sygnał sterujący 24 V DC – idealny do rozdzielnic i szaf sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – zawsze stosuj przewody o przekroju dostosowanym do prądu obciążenia.

FAQ

• Jakie napięcie cewki ma ten stycznik? Cewka stycznika DILMP20 (276985) przystosowana jest do napięcia stałego 24 V DC. Do załączenia wymagane jest podanie napięcia stałego o wartości nominalnej 24 V.
• Czy stycznik jest wyposażony w diodę LED/podświetlenie? W dostarczonych danych technicznych nie podano informacji o podświetleniu. Stycznik nie posiada fabrycznego wskaźnika LED – stan załączenia można monitorować poprzez zewnętrzną sygnalizację lub moduły pomocnicze.
• Jaki stopień ochrony zapewnia stycznik? Producent nie deklaruje konkretnego stopnia IP w dostępnych danych. Typowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się ochronę IP20 – oznacza to ochronę przed dotknięciem części pod napięciem (brak ochrony przed wilgocią). W przypadku instalacji w środowisku wilgotnym należy zastosować obudowę o wyższym IP.
