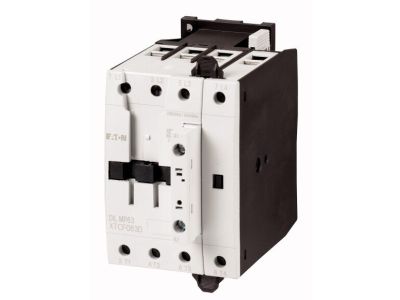

Stycznik mocy, 4 bieg. 63A [AC-1] DILMP63(RDC24) DILM | 109869 Eaton

Alternatywny kod produktu: DILMP63(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy DILMP63 (symbol 109869) to czterobiegunowe urządzenie przeznaczone do pracy w kategorii AC-1, gwarantujące bezpieczne przełączanie obciążeń nieindukcyjnych i lekko indukcyjnych. Dzięki prądowi cieplnemu konwencjonalnemu Ith=63A (dla trzech biegunów otwartych) nadaje się do obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków. Cewka sterowana napięciem stałym 24V DC (oznaczenie RDC24) zapewnia niezawodne załączanie w systemach automatyki.

• Prąd cieplny konwencjonalny Ith=63A (3 bieguny, otwarty): Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Kategoria użytkowania AC-1 i NAC-3: Uniwersalność – nadaje się zarówno do obciążeń rezystancyjnych (piece, grzejniki), jak i do rozruchu normalnych silników indukcyjnych prądu przemiennego.
• Napięcie sterowania 24V DC: Umożliwia bezpieczne i energooszczędne sterowanie w systemach PLC oraz automatyce budynkowej.
• Zintegrowany układ przeciwzakłóceniowy: Redukuje zakłócenia elektromagnetyczne, poprawiając kompatybilność z sąsiednimi urządzeniami elektronicznymi.
• Zaciski śrubowe: Zapewniają łatwy i pewny montaż przewodów, co skraca czas instalacji i podnosi niezawodność połączeń.

Zgodność z Normami

Stycznik DILMP63 posiada styki zgodne z normą EN 50 012. Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i oznakowano je znakiem CE.

Zastosowanie

Stycznik przeznaczony jest do załączania i wyłączania obwodów elektrycznych w instalacjach przemysłowych i budynkowych, szczególnie w aplikacjach wymagających czterobiegunowego przełączania.

• Sterowanie piecami oporowymi, grzejnikami i innymi obciążeniami nieindukcyjnymi lub lekko indukcyjnymi (kategoria AC-1).
• Rozruch i wyłączanie normalnych silników indukcyjnych prądu przemiennego zgodnie z kategorią NAC-3.
• Przełączanie odbiorników 4-biegunowych, np. w układach zmiany kierunku obrotów lub załączania dwóch niezależnych obwodów.
• Zastosowanie w automatyce budynkowej oraz w szafach sterowniczych maszyn przemysłowych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu obciążenia, a moment dokręcania zacisków śrubowych stosować zgodnie z dokumentacją producenta. Należy również zapewnić odpowiednią wentylację – w przypadku montażu w szczelnej obudowie pamiętaj o deratingu prądowym (wartość Ith dla urządzenia zamkniętego wynosi 50A).

FAQ

• Jakie jest napięcie sterowania cewki stycznika DILMP63? Napięcie cewki wynosi 24 V DC (oznaczenie RDC24).
• Czy stycznik posiada zintegrowany układ przeciwzakłóceniowy? Tak, zintegrowany układ przeciwzakłóceniowy redukuje zakłócenia elektromagnetyczne, co poprawia kompatybilność z innymi urządzeniami elektronicznymi w szafie sterowniczej.
• Do jakich odbiorników mogę zastosować ten stycznik? Stycznik przeznaczony jest do obciążeń nieindukcyjnych i lekko indukcyjnych w kategorii AC-1 (np. piece oporowe, grzejniki) oraz do normalnych silników indukcyjnych (kategoria NAC-3) o mocy do 12,5 kW przy 230V, 18,5 kW przy 400V i 23 kW przy 690V.
