Stycznik mocy 4 bieg. 32A [AC-1] 1Z 0R DILMP32-10(RDC24) | 109811 Eaton

Przejdź na koniec galerii

Przejdź na początek galerii

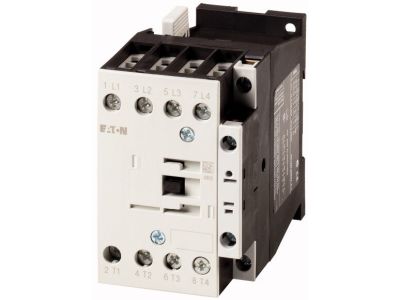

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Eaton

Producent

Eaton

Kod

1292050

EAN

4015081093830

Kod Producenta

109811

Stycznik mocy 4 bieg. 32A [AC-1] 1Z 0R DILMP32-10(RDC24)

Informacja o Produkcie

Alternatywny kod produktu: DILMP32-10(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy DILMP32-10(RDC24) o symbolu 109811 to 4-biegunowe urządzenie przeznaczone do sterowania odbiornikami elektrycznymi. Wyposażony w jeden styk zwierny (1NO) i przystosowany do pracy w kategorii użytkowej AC-1. Konwencjonalny prąd termiczny I_th = 32 A (dla 3 biegunów, otwarty, 40°C) gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu rezystancyjnym. Napięcie cewki 24 V DC (oznaczenie RDC24) umożliwia sterowanie niskonapięciowe.

Prąd znamionowy I_th = 32 A (AC-1, 3-biegunowy, otwarty): zapewnia bezpieczną pracę styków w obwodach obciążenia nieindukcyjnego, np. pieców oporowych.
Prąd roboczy I_e = 18 A przy 380–400 V (AC-1): umożliwia niezawodne przełączanie odbiorników o większej mocy.
Moc załączania silników (AC-3): 5 kW (230 V), 7,5 kW (400 V), 11 kW (690 V) – przystosowany do sterowania standardowymi silnikami indukcyjnymi.
Styk pomocniczy 1NO (zwierny): pozwala na sygnalizację stanu załączenia lub współpracę z układami sterowania.
Zaciski śrubowe: ułatwiają szybki i pewny montaż przewodów w typowych instalacjach.

Zgodność z Normami

Stycznik spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa obowiązującymi dla aparatury łączeniowej, w tym standardem DIN. Montaż i eksploatacja zgodne z dokumentacją techniczną producenta gwarantują niezawodność i bezpieczeństwo.

Zastosowanie

Stycznik DILMP32-10(RDC24) znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezawaryjne załączanie i wyłączanie odbiorników elektrycznych w przemysłowych i komercyjnych instalacjach niskiego napięcia.

Sterowanie piecami oporowymi, grzałkami i innymi obciążeniami nieindukcyjnymi (kategoria AC-1).
Załączanie i wyłączanie standardowych silników indukcyjnych (kategoria AC-3) – idealny do maszyn, wentylatorów, pomp.
Przełączanie obwodów oświetlenia i nagrzewnic w automatyce budynkowej.
Budowa układów przełączania zasilania (np. redundancja) w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przekrój przewodów należy dobrać do prądu znamionowego i warunków pracy. Momenty dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją techniczną producenta – zbyt słabe lub zbyt mocne dokręcenie może pogorszyć parametry łączeniowe.

FAQ

Jakie jest napięcie cewki sterującej? Napięcie cewki wynosi 24 V DC (oznaczenie RDC24 w symbolu produktu).
Jaka jest kategoria użytkowa stycznika? Urządzenie przystosowane jest do pracy w kategorii AC-1 (obciążenia nieindukcyjne), a także posiada parametry dla kategorii AC-3 (silniki indukcyjne) – patrz dane techniczne.
Czy stycznik posiada styki pomocnicze? Tak, wyposażony jest w jeden styk zwierny 1NO (normalnie otwarty), który może być wykorzystany do sygnalizacji lub sterowania pomocniczego.
