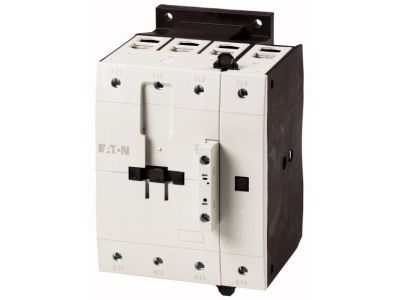

Stycznik mocy 4-bieg. 200A [AC-1] 0Z0R, DILMP200(RAC240) DILM | 109925 Eaton

Alternatywny kod produktu: DILMP200(RAC240)

Opis i Kluczowe Cechy

Stycznik mocy 4-biegunowy DILMP200(RAC240) (symbol 109925) przeznaczony jest do załączania i wyłączania odbiorników w kategoriach użytkowych AC-1 oraz NAC-3. Dzięki konwencjonalnemu prądowi termicznemu Ith = 200 A (praca otwarta) zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, a cewka sterująca 240 V AC umożliwia łatwe sterowanie z typowych układów automatyki.

• Prąd znamionowy Ith 200 A (otwarty) / 160 A (w obudowie): Umożliwia bezpieczną pracę z odbiornikami o dużym poborze prądu, minimalizując ryzyko przegrzania styków.
• Kategoria użytkowa AC-1 i NAC-3: Przeznaczony do obciążeń nieindukcyjnych (piece, grzałki) oraz standardowych silników indukcyjnych AC (rozruch i wyłączanie przy pełnym napięciu).
• Moc silnika do 55 kW przy 400 V (do 90 kW przy 690 V): Wysoka sprawność przy zasilaniu silników trójfazowych w szerokim zakresie napięć zasilania.
• 4 bieguny, zaciski śrubowe: Umożliwia przełączanie przewodu neutralnego lub sterowanie dwoma niezależnymi obwodami – elastyczność instalacji.
• Napięcie sterowania 240 V AC (cewka): Kompatybilność z popularnymi systemami sterowania bez konieczności stosowania dodatkowych przekładników.

Zgodność z Normami

Stycznik został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury łączeniowej montowanej w rozdzielnicach przemysłowych.

Zastosowanie

Stycznik DILMP200(RAC240) znajduje zastosowanie w rozdzielnicach przemysłowych, sterowniach maszyn oraz instalacjach automatyki budynkowej, gdzie wymagane jest niezawodne załączanie odbiorników o wysokim prądzie.

• Sterowanie odbiornikami nieindukcyjnymi, takimi jak piece oporowe, grzałki elektryczne i piece przemysłowe.
• Załączanie i wyłączanie standardowych silników indukcyjnych AC w kategorii NAC-3 – np. napędy przenośników, pomp, wentylatorów.
• Praca w układach automatycznego sterowania – impulsy ze styczników pomocniczych, przekaźników lub sterowników PLC.
• Przełączanie obwodów czteroprzewodowych z pełną izolacją galwaniczną (4 bieguny).

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Urządzenie montować na szynie DIN TH35 lub płycie montażowej (w zależności od konstrukcji). Należy dobrać przekrój przewodów odpowiedni do prądu znamionowego oraz stosować się do momentów dokręcania zacisków śrubowych podanych w dokumentacji producenta. Po dokręceniu zaleca się sprawdzenie stanu styków i mechanizmu.

FAQ

• Czy stycznik posiada podświetlenie? W danych producenta nie ma informacji o podświetleniu – standardowy stycznik nie zawiera lampki sygnalizacyjnej.
• Jaki jest stopień ochrony? Producent nie podaje stopnia IP – przyjmuje się, że stycznik przeznaczony jest do montażu w obudowach rozdzielnic, typowo IP20.
• Jakie napięcie sterowania może być użyte? Na podstawie symbolu (RAC240) cewka stycznika przystosowana jest do napięcia 240 V AC. Do sterowania innym napięciem należy stosować odpowiedni stycznik z cewką o wymaganym napięciu.
