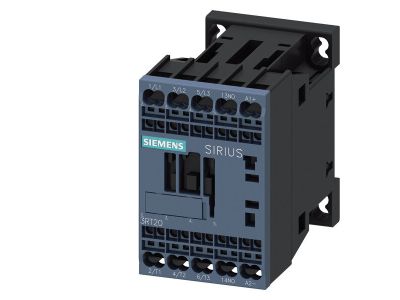

Stycznik mocy 3kW, 400V, AC-3, 1NO, 24V DC 3P S00 Przyłącze sprężynowe | 3RT2015-2BB41 Siemens

Opis i Kluczowe Cechy

Stycznik mocy SIEMENS o numerze katalogowym 3RT2015-2BB41 to zaawansowany aparat łączeniowy z rodziny SIRIUS, zaprojektowany do pracy w najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 3 kW przy napięciu 400 V w kategorii użytkowania AC-3, co czyni go idealnym rozwiązaniem do sterowania silnikami klatkowymi. Wyposażony w trzy główne tory prądowe (3P) oraz jeden styk pomocniczy zwierny (1NO), pozwala na elastyczną konfigurację układów sterowania. Kluczowym atutem jest zastosowanie cewki sterującej na napięcie bezpieczne 24 V DC, co umożliwia bezpośrednią współpracę z wyjściami sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.

• Przyłącze sprężynowe: Innowacyjny system zacisków sprężynowych gwarantuje trwałe i odporne na wstrząsy połączenie przewodów, eliminując konieczność okresowego dokręcania śrub.
• Kompaktowa budowa S00: Szerokość montażowa wynosząca zaledwie 45 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej.
• Wysoka trwałość mechaniczna: Konstrukcja aparatu zapewnia miliony cykli łączeniowych, co przekłada się na niezawodność całego systemu automatyki.
• Zintegrowany styk pomocniczy: Wbudowany styk 1NO umożliwia natychmiastową realizację funkcji podtrzymania lub sygnalizacji stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, co potwierdza jego zdolność do bezpiecznego łączenia obciążeń silnikowych. Posiada certyfikację CE oraz dopuszczenia UL i CSA, co jest niezbędne przy eksporcie maszyn na rynki światowe. Oznaczenia zacisków są zgodne z normami europejskimi, co minimalizuje ryzyko błędów podczas prefabrykacji rozdzielnic.

Zastosowanie

Stycznik 3RT2015-2BB41 znajduje szerokie zastosowanie w nowoczesnych układach napędowych i sterowniczych. Jest dedykowany do:

• Bezpośredniego rozruchu silników asynchronicznych o mocy do 3 kW.
• Załączania obciążeń rezystancyjnych w systemach grzewczych.
• Realizacji układów nawrotnych (przy zastosowaniu dwóch jednostek i blokady mechanicznej).
• Systemów automatyki budynkowej i przemysłowej, gdzie wymagane jest sterowanie napięciem 24 V DC.
• Układów sygnalizacji i blokad elektrycznych dzięki zintegrowanym stykom pomocniczym.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie DIN 35 mm, co zapewnia szybką instalację i demontaż. Dzięki technologii przyłączy sprężynowych, montaż przewodów polega na ich wsunięciu w odpowiednie gniazda, co skraca czas okablowania nawet o 50% w porównaniu do zacisków śrubowych. Należy pamiętać o zachowaniu odpowiednich odstępów wentylacyjnych przy montażu kilku aparatów obok siebie w celu zapewnienia optymalnego odprowadzania ciepła. Urządzenie jest przystosowane do pracy w dowolnej pozycji montażowej, choć zaleca się pozycję pionową dla zachowania parametrów znamionowych.

FAQ

• Czy stycznik posiada wbudowany ogranicznik przepięć? Model ten w wersji standardowej wymaga doposażenia w zewnętrzny moduł ogranicznika (warystor lub dioda), jeśli jest to wymagane przez specyfikę układu sterowania.
• Jakie przewody można stosować w zaciskach sprężynowych? Zaciski są przystosowane do przewodów sztywnych oraz giętkich z tulejkami zaciskowymi lub bez, zapewniając stałą siłę docisku niezależnie od wibracji.
• Czy można rozbudować liczbę styków pomocniczych? Tak, konstrukcja serii SIRIUS S00 pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od czoła aparatu.
