Stycznik,AC-3,80A/37kW/400V,3-bieg.,AC230V/50Hz,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2038-3AP00 Siemens

Alternatywny kod produktu: 3RT20383AP00

Opis i Kluczowe Cechy

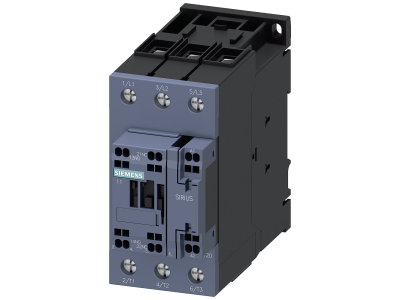

Stycznik mocy Siemens SIRIUS 3RT2038-3AP00 to trójbiegunowy stycznik w kategorii AC-3/AC-3e o prądzie znamionowym 80 A i mocy silnika 37 kW przy 400 V AC. Wyposażony w zestyk pomocniczy 1NO+1NC oraz kombinowane przyłącze: śrubowe dla obwodu głównego i sprężynowe dla obwodu sterowniczego. Kompaktowa budowa w rozmiarze S2 zapewnia oszczędność miejsca w szafie sterowniczej bez utraty parametrów łączeniowych.

• Prąd znamionowy AC-3: 80 A: bezpieczne przełączanie silników o dużym obciążeniu – minimalizuje ryzyko przegrzania styków i zapewnia długą żywotność łączeniową.
• Moc silnika: 37 kW przy 400 V: dedykowany do wydajnych napędów przemysłowych, w pełni wykorzystuje potencjał silników IE3/IE4.
• Zestyki pomocnicze: 1 NO + 1 NC: umożliwiają sygnalizację stanu pracy, sterowanie pomocnicze oraz integrację z PLC lub systemami AS-i / IO-Link.
• Obwód główny: przyłącze śrubowe, obwód sterowniczy: przyłącze sprężynowe: pewny montaż przewodów głównych i szybkie, bezobsługowe okablowanie pomocnicze odporne na wibracje.
• Kompaktowa budowa S2 i uniwersalność systemu SIRIUS: łatwe łączenie z łącznikami pomocniczymi, wyzwalaczami i modułami funkcyjnymi – redukcja nakładów na okablowanie.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i dopuszczenie do stosowania w instalacjach na całym świecie. Jest przystosowany do współpracy z silnikami o wysokiej sprawności IE3/IE4.

Zastosowanie

Stycznik przeznaczony do przełączania silników trójfazowych w układach rozruchu bezpośredniego, gwiazda-trójkąt oraz sterowania załącz/wyłącz w aplikacjach przemysłowych i infrastrukturalnych.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników w maszynach produkcyjnych
• Realizacja rozruchu bezpośredniego i przełączania gwiazda-trójkąt we współpracy z przekaźnikami czasowymi
• Zastosowanie w rozdzielnicach głównych i sterowniczych przemysłu, energetyki oraz budynków komercyjnych
• Integracja z systemami automatyki PLC oraz sieciami AS-i / IO-Link dzięki zestykom pomocniczym i gotowości komunikacyjnej

Wskazówki Montażowe

Montaż i podłączenie może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Dla obwodu głównego zalecane przyłącze śrubowe dla pewności połączeń, dla obwodu sterowniczego – przyłącze sprężynowe umożliwiające szybki i bezobsługowy montaż.

FAQ

• Jaki jest tryb pracy stycznika? Stycznik przeznaczony jest do kategorii użytkowania AC-3 (przełączanie silników indukcyjnych) oraz AC-3e (zwiększona trwałość łączeniowa). Prąd znamionowy w kategorii AC-3 wynosi 80 A.
• Czy obwód sterowniczy wymaga specjalnego narzędzia do przyłącza sprężynowego? Przyłącze sprężynowe umożliwia szybkie i bezobsługowe podłączenie przewodów bez użycia narzędzi – wystarczy wcisnąć dźwignię i włożyć przewód o odpowiednim przekroju.
• Czy stycznik jest kompatybilny z akcesoriami serii SIRIUS 3RT? Tak, stycznik 3RT2038 należy do modułowego systemu SIRIUS i jest w pełni kompatybilny z łącznikami pomocniczymi, wyzwalaczami pomocniczymi, modułami połączeniowymi oraz systemem zasilania SIRIUS 3RV29.
