Stycznik mocy 3-bieg. AC-3/400V 3kW, DILEEM-10(110V50/60HZ) DILEM | 051592 Eaton

Alternatywny kod produktu: DILEEM-10(110V50/60HZ)

Opis i Kluczowe Cechy

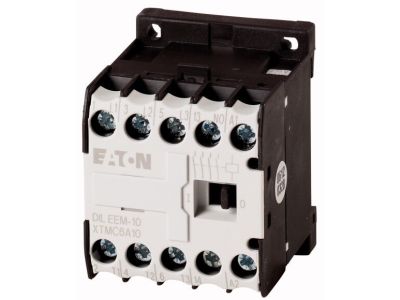

Stycznik mocy 3-biegunowy DILEEM-10 (symbol 051592) przeznaczony do kategorii użytkowania AC-3, zapewniający łączenie silników o mocy do 3 kW przy napięciu 400 V. Napięcie cewki 110 V AC (50/60 Hz) pozwala na bezpośrednie sterowanie z typowych obwodów sterowniczych. Napięcie izolacji Ui 690 V gwarantuje bezpieczną pracę w instalacjach przemysłowych. Stopień ochrony IP20 chroni przed dostępem do elementów pod napięciem przy montażu w rozdzielnicy. Trwałość mechaniczna wynosząca 7 mln cykli zapewnia długą żywotność w aplikacjach wymagających częstego przełączania.

• Kategoria AC-3 / moc 3 kW/400 V: Stycznik optymalnie dopasowany do sterowania trójfazowymi silnikami indukcyjnymi – łączy i wyłącza obciążenie bez ryzyka przeciążenia styków.
• Napięcie izolacji Ui 690 V: Zapewnia wysoki margines bezpieczeństwa w instalacjach o napięciu roboczym do 400 V, chroniąc przed przebiciem między obwodami.
• 1 łącznik pomocniczy (zestyk wymuszony): Umożliwia sygnalizację położenia styków głównych lub realizację blokad logicznych – zwiększa funkcjonalność bez dodatkowych akcesoriów.
• Możliwość rozbudowy o max 4 łączników pomocniczych: Elastyczne dopasowanie do potrzeb automatyki – można dodać moduły pomocnicze bez wymiany stycznika.
• Trwałość mechaniczna 7 mln cykli: Niezawodność w aplikacjach o intensywnym użytkowaniu, np. w liniach produkcyjnych czy systemach HVAC.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947 (aparatura łączeniowa i sterownicza niskonapięciowa) oraz posiada zabezpieczenie przed dotykiem bezpośrednim zgodne z VDE 0106 część 100. Stopień ochrony IP20 potwierdza ochronę przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie posiada certyfikat CE.

Zastosowanie

Stycznik DILEEM-10 znajduje zastosowanie w przemysłowych i komercyjnych systemach sterowania, szczególnie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników trójfazowych.

• Sterowanie silnikami elektrycznymi (pompy, wentylatory, sprężarki) w kategorii AC-3.
• Załączanie odbiorników rezystancyjnych (grzałek) w układach sterowania procesami.
• Praca w rozdzielnicach sterowniczych jako element automatyki budynkowej (klimatyzacja, oświetlenie dużych hal).
• Budowa układów przełączania zasilania (np. dla maszyn w linii produkcyjnej) z wykorzystaniem blokad mechanicznych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony napięcia. Stycznik mocuje się za pomocą śrub do płyty montażowej lub na szynie TH35 (DIN) – w zależności od konfiguracji montażowej. Połączenia przewodów wykonuje się za pomocą zacisków śrubowych; moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia i zabezpieczeń nadprądowych.

FAQ

• Czy stycznik ma podświetlenie? W standardowym wykonaniu nie posiada wbudowanego podświetlenia. Ewentualną sygnalizację załączenia można zrealizować poprzez podłączenie lampki sygnalizacyjnej do łącznika pomocniczego.
• Jaki jest stopień ochrony? Stycznik posiada stopień ochrony IP20 – chroni przed ciałami stałymi o średnicy powyżej 12,5 mm, nie jest odporny na wilgoć. Montaż wymaga osłony w rozdzielnicy.
• W jakiej kategorii pracy pracują styki główne? Styki główne są przystosowane do kategorii użytkowania AC-3 (łączenie silników indukcyjnych). Moc znamionowa 3 kW przy 400 V. Nie stosować do obciążeń DC bez weryfikacji danych.
