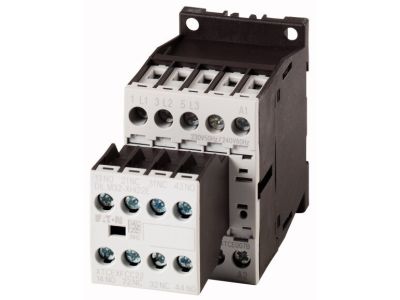

Stycznik mocy 3-bieg. 9A [AC-3] 2Z2R, DILM9-22(24VDC) DILM | 106368 Eaton

Alternatywny kod produktu: DILM9-22(24VDC)

Opis i Kluczowe Cechy

Stycznik mocy DILM9-22 (symbol 106368) firmy Eaton to trzybiegunowy stycznik o prądzie 9A w kategorii AC-3, wyposażony w cewkę 24VDC oraz wbudowane styki pomocnicze 2Z2R (2 zwierne, 2 rozwierne). Zastosowanie podwójnych zacisków skrzynkowych zapewnia pewne i szybkie okablowanie, a czołowe przyłącza ułatwiają montaż. Dzięki jednakowym wymiarom dla wersji AC i DC możliwe jest stosowanie tych samych akcesoriów, co upraszcza projektowanie rozdzielnic.

• Prąd znamionowy 9A (AC-3): bezpieczna praca przy sterowaniu silnikami i odbiornikami o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Styki pomocnicze 2Z2R: dwa styki zwierne i dwa rozwierne umożliwiają realizację układów samopodtrzymania, sygnalizacji oraz współpracę z układami sterowania.
• Cewka 24VDC: niskonapięciowe sterowanie idealne do nowoczesnych systemów automatyki i sterowników PLC, zapewniające bezpieczeństwo obsługi.
• Podwójny zacisk skrzynkowy: niezawodne okablowanie przewodów o różnych przekrojach bez ryzyka luzowania się połączeń.
• Uniwersalna konstrukcja AC/DC: identyczne wymiary dla styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów (moduły pomocnicze, blokady mechaniczne, przekaźniki silnikowe), co obniża koszty magazynowania.

Zgodność z Normami

Stycznik DILM9-22 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania obowiązujących norm dla aparatury łączeniowej w instalacjach niskiego napięcia. Przeznaczony do montażu w układach zgodnych z przepisami krajowymi (np. w Polsce – zgodność z normami PN-EN).

Zastosowanie

Stycznik mocy DILM9-22 sprawdza się w instalacjach przemysłowych i automatyce budynkowej, gdzie wymagane jest niezawodne łączenie odbiorników trójfazowych oraz sygnalizacja stanów pracy.

• Sterowanie silnikami asynchronicznymi w kategorii AC-3 (np. pompy, wentylatory, małe sprężarki).
• Załączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w rozdzielnicach maszyn.
• Realizacja impulsów sterujących dla styczników wyższego rzędu, przekaźników lub wejść PLC.
• Sygnalizacja stanu załączenia za pomocą styków pomocniczych w układach automatyki.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i normami. Momenty dokręcania zacisków oraz szczegółowe parametry połączeń znajdują się w dokumentacji technicznej producenta. Przed przystąpieniem do prac upewnij się, że obwód jest odłączony i zabezpieczony przed przypadkowym załączeniem.

FAQ

• Czy stycznik DILM9-22 ma wbudowane podświetlenie? Nie, w standardowym wykonaniu stycznik nie posiada podświetlenia. Do sygnalizacji stanu pracy można wykorzystać zestyki pomocnicze 2Z2R lub zewnętrzne lampki sygnalizacyjne.
• Jaki jest stopień ochrony stycznika? Producent nie podaje stopnia IP w danych katalogowych – w typowych warunkach pracy w rozdzielnicy (IP20 dla aparatury) zapewniona jest ochrona przed dotykiem palcem, jednak szczegóły należy sprawdzić w pełnej dokumentacji.
• Czy zestyki 2Z2R są zwierne (NO) czy rozwierne (NC)? Zgodnie z oznaczeniem 2Z2R: dwa pierwsze styki to normalnie otwarte (zwierne – NO), a dwa kolejne to normalnie zamknięte (rozwierne – NC). Umożliwia to realizację zarówno obwodów załączających, jak i bezpieczeństwa.
