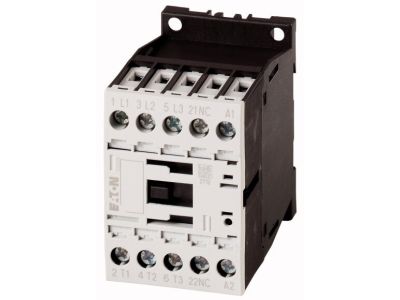

Stycznik mocy 3-bieg. 9A [AC-3] 0Z1R, DILM9-01(24VDC) | 276740 Eaton

Alternatywny kod produktu: DILM9-01(24VDC)

Opis i Kluczowe Cechy

Stycznik mocy DILM9-01 (indeks 276740) to trójbiegunowe urządzenie przeznaczone do łączenia i rozłączania obwodów silnikowych. Prąd znamionowy 9 A w kategorii AC-3 zapewnia bezpieczne sterowanie silnikami asynchronicznymi o średnim obciążeniu. Cewka sterująca 24 V DC (wersja 0Z1R) pozwala na bezpośrednie sterowanie z układów automatyki. Dzięki podwójnym zaciskom skrzynkowym i czołowym przyłączom montaż i okablowanie są szybkie i niezawodne, a uniwersalna konstrukcja (jednakowe wymiary dla wersji AC i DC) ułatwia korzystanie z tych samych akcesoriów.

• Prąd 9 A w kategorii AC-3: Gwarantuje bezpieczną pracę w obwodach sterowania silnikami, redukując ryzyko przegrzania styków i zapewniając długą żywotność łączeniową.
• Cewka 24 V DC (0Z1R): Umożliwia bezpośrednie sterowanie z przekaźników PLC lub sterowników, eliminując potrzebę dodatkowych zasilaczy AC.
• Podwójny zacisk skrzynkowy: Pozwala na podłączenie przewodów o różnych przekrojach bez konieczności stosowania końcówek, zwiększając wygodę instalacji.
• Czołowe przyłącza: Ułatwiają dostęp do zacisków podczas montażu w rozdzielnicy, skracając czas okablowania.
• Uniwersalne wymiary AC/DC: Te same akcesoria (moduły pomocnicze, blokady, przekaźniki termiczne) pasują do wersji AC i DC, co upraszcza logistykę i zmniejsza zapotrzebowanie na różne części zamienne.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego parametry odpowiadają wymaganiom dla aparatury łączeniowej stosowanej w instalacjach przemysłowych i budynkowych. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta).

Zastosowanie

Stycznik DILM9-01 znajduje szerokie zastosowanie w sterowaniu silnikami elektrycznymi oraz innymi odbiornikami prądu przemiennego. Dzięki kompaktowej budowie i możliwości współpracy z szeroką gamą akcesoriów może być integralną częścią układów automatyki.

• Sterowanie trójfazowymi silnikami asynchronicznymi w maszynach i urządzeniach przemysłowych.
• Załączanie i wyłączanie odbiorników rezystancyjnych (np. grzejników) w obwodach sterowania.
• Impulsowe sterowanie stycznikami większej mocy oraz przekaźnikami w układach kaskadowych.
• Praca w rozdzielnicach automatyki budynkowej (klimatyzacja, wentylacja, pompy).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Do połączeń należy stosować przewody o przekroju dobranym do prądu obciążenia (zgodnie z normą PN-HD 60364). Moment dokręcania zacisków musi być zgodny z zaleceniami producenta podanymi w karcie katalogowej. Zaleca się stosowanie końcówek tulejkowych dla przewodów linkowych.

FAQ

• Jakie jest napięcie znamionowe cewki tego stycznika? Cewka stycznika DILM9-01 (0Z1R) jest przystosowana do napięcia 24 V DC. Podanie napięcia innego niż znamionowe może uszkodzić cewkę.
• Czy stycznik można montować na szynie DIN? Tak, stycznik jest przystosowany do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej.
• Jakie akcesoria można dołączyć do tego stycznika? Do stycznika dostępne są m.in.: podłączane moduły łączników pomocniczych (montaż czołowy i boczny), blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego oraz łącznik równoległy. Akcesoria są takie same dla wersji AC i DC.
