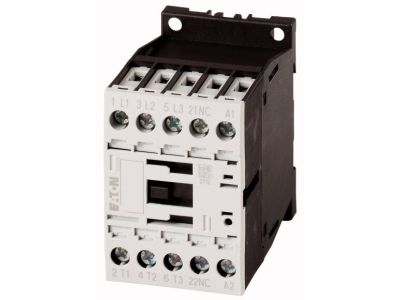

Stycznik mocy 3-bieg. 9A [AC-3] 0Z1R, DILM9-01(24V50/60HZ) DILM | 276729 Eaton

Alternatywny kod produktu: DILM9-01(24V50/60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM9-01 (symbol 276729) to trójbiegunowe urządzenie przeznaczone do łączenia i rozłączania obwodów silnikowych w kategorii AC-3. Jego prąd znamionowy 9 A w tej kategorii umożliwia bezpieczne sterowanie silnikami o umiarkowanym obciążeniu, bez ryzyka przeciążenia styków głównych. Dzięki podwójnym zaciskom skrzynkowym okablowanie jest pewne i szybkie, a czołowe przyłącza ułatwiają montaż w rozdzielnicy. Wymiary styczników dla AC i DC są identyczne, co pozwala na stosowanie tych samych akcesoriów niezależnie od rodzaju napięcia sterującego.

• Prąd znamionowy AC-3: 9 A: Zapewnia bezpieczną pracę przy sterowaniu silnikami asynchronicznymi o mocy do ok. 2,2 kW (przy 400 V) – bez ryzyka przegrzania styków przy częstych łączeniach.
• Podwójny zacisk skrzynkowy: Umożliwia niezawodne podłączenie przewodów o różnych przekrojach, eliminując problem niedokręconych połączeń i zwiększając trwałość instalacji.
• Czołowe przyłącza: Skracają czas montażu i ułatwiają dostęp do zacisków nawet w ciasnych rozdzielnicach – idealne przy pracach serwisowych.
• Jednakowe wymiary dla wersji AC i DC: Umożliwiają korzystanie z tej samej gamy akcesoriów (modułów pomocniczych, układów ochronnych, blokad mechanicznych) bez konieczności zmiany obudowy lub listwy montażowej.
• Napięcie cewki 24 V AC 50/60 Hz: Umożliwia bezpośrednie sterowanie z klasycznych obwodów sterowniczych 24 V, popularnych w automatyce budynkowej i przemysłowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznakowanie CE). Jest zaprojektowany zgodnie z zasadami obowiązującymi dla aparatury modułowej montowanej na szynie DIN TH35, co gwarantuje niezawodność w standardowych rozdzielnicach. W przypadku szczegółowych wymagań normatywnych (np. IEC/EN 60947-4-1) zalecamy weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Stycznik DILM9-01 sprawdza się wszędzie tam, gdzie wymagane jest częste łączenie obwodów silnikowych lub odbiorników rezystancyjnych. Jego konstrukcja ułatwia integrację z systemami sterowania.

• Sterowanie silnikami asynchronicznymi (pompy, wentylatory, małe sprężarki) – kategoria AC-3.
• Łączenie odbiorników rezystancyjnych (np. grzałki) w kategorii AC-1.
• Stosowanie jako element przekaźnika nadrzędnego w szafach sterowniczych – impulsy z PLC lub przycisków.
• Budowa układów przełączania gwiazda/trójkąt (w parze z drugim stycznikiem i przekaźnikiem czasowym).

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego i kategorii użytkowania zgodnie z obowiązującymi przepisami. Zaciski skrzynkowe umożliwiają podłączenie przewodów o przekroju do 4 mm² (sztywny) / 2,5 mm² (linka) – dokładne wartości i moment dokręcania należy sprawdzić w dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz napięcie cewki.

FAQ

• Jakie jest napięcie cewki stycznika DILM9-01? Cewka jest przystosowana do napięcia 24 V AC 50/60 Hz. Nie jest przewidziana do zasilania napięciem stałym (DC) – w takim przypadku należy wybrać wariant DC stycznika lub zastosować odpowiedni moduł prostowniczy.
• Czy stycznik posiada styki pomocnicze? Model DILM9-01 (oznaczenie „01”) standardowo wyposażony jest w jeden styk zwierny (NO) jako pomocniczy. W razie potrzeby można do niego dołączyć dodatkowe moduły łączników pomocniczych montowane z przodu lub z boku.
• Jakie akcesoria są dostępne do tego stycznika? Producent oferuje szeroką gamę: podłączane moduły styków pomocniczych, wtykane układy ochronne (RC, warystor), blokadę mechaniczną, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zworę punktu gwiazdowego oraz łącznik równoległy. Wszystkie pasują dzięki ujednoliconym wymiarom obudowy.
