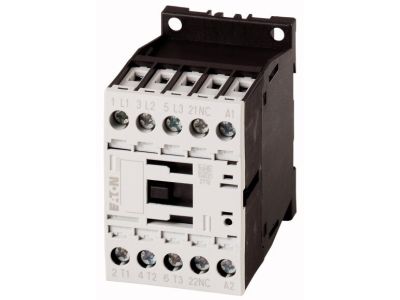

Stycznik mocy 3-bieg. 9A [AC-3] 0Z1R, DILM9-01(110V50HZ,120V60HZ) | 276722 Eaton

Alternatywny kod produktu: DILM9-01(110V50HZ,120V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy oznaczony symbolem DILM9-01 (numer katalogowy 276722) to trójbiegunowy stycznik przystosowany do pracy w kategorii użytkowania AC-3 z prądem znamionowym 9A. Wyposażony w jeden styk pomocniczy rozwierny (konfiguracja 0Z1R) oraz cewkę sterującą przystosowaną do napięcia 110 V DC przy 50 Hz / 120 V DC przy 60 Hz. Podwójne zaciski skrzynkowe oraz czołowe przyłącza zapewniają wygodne i niezawodne okablowanie. Jednakowe wymiary styczników AC i DC pozwalają na stosowanie tych samych akcesoriów, co upraszcza logistykę i montaż.

• Prąd znamionowy AC-3 9 A: Gwarantuje bezpieczne sterowanie silnikami o odpowiedniej mocy bez ryzyka przeciążenia styków.
• Cewka 110 V 50 Hz / 120 V 60 Hz: Uniwersalne napięcie sterujące ułatwia integrację w instalacjach o różnych standardach sieci.
• Podwójny zacisk skrzynkowy: Umożliwia pewne podłączenie przewodów o różnych przekrojach, redukując ryzyko poluzowania połączeń.
• Czołowe przyłącza: Przyspieszają okablowanie i ułatwiają dostęp podczas montażu w rozdzielnicy.
• Kompatybilność z szeroką gamą akcesoriów: Możliwość rozbudowy o moduły łączników pomocniczych, wtykane układy ochronne, blokadę mechaniczną, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zworę punktu gwiazdowego oraz łącznik równoległy – wszystko w jednolitym systemie.

Zgodność z Normami

Stycznik DILM9-01 został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia, spełnia standardy branżowe w zakresie bezpieczeństwa i niezawodności.

Zastosowanie

Dzięki parametrom AC-3 9 A i uniwersalnej cewce, stycznik znajduje zastosowanie w różnorodnych układach sterowania silnikami oraz w automatyce budynkowej.

• Sterowanie trójfazowymi silnikami asynchronicznymi w napędach pomp, wentylatorów i przenośników.
• Załączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w układach automatyki przemysłowej.
• Integracja z systemami sterowania PLC jako element wykonawczy w rozdzielnicach maszyn.
• Budowa układów przełączania zasilania rezerwowego z wykorzystaniem blokady mechanicznej.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN 35 mm) w rozdzielnicy o stopniu ochrony dostosowanym do warunków środowiskowych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i sterujące. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową oraz wymaganiami norm. Momenty dokręcania zacisków stosować według zaleceń dokumentacji technicznej producenta. Nie używać stycznika w obwodach, w których może wystąpić prąd przekraczający parametry znamionowe.

FAQ

• Jaki jest prąd znamionowy stycznika w kategorii AC-3? Prąd znamionowy AC-3 wynosi 9 A, co pozwala na bezpieczne sterowanie silnikami o odpowiedniej mocy.
• Jakie napięcie cewki sterującej ma ten model? Cewka przystosowana jest do napięcia 110 V DC przy częstotliwości 50 Hz oraz 120 V DC przy 60 Hz.
• Czy stycznik posiada fabrycznie zamontowane styki pomocnicze? Tak, w konfiguracji 0Z1R – jeden styk rozwierny (NC). W razie potrzeby można dołączyć dodatkowe moduły łączników pomocniczych dostępne jako akcesoria.
