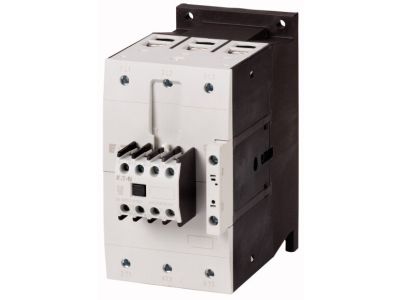

Stycznik mocy 3-bieg. 95A [AC-3] 2Z2R, DILM95-22(RDC24) DILM | 239541 Eaton

Alternatywny kod produktu: DILM95-22(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy 95 A (AC-3) o symbolu DILM95-22(RDC24) (nr katalogowy 239541) to urządzenie przeznaczone do sterowania silnikami indukcyjnymi oraz obciążeniami rezystancyjnymi. Dzięki prądzie znamionowemu 95 A w kategorii AC-3 zapewnia bezpieczną pracę w obwodach o wysokich prądach rozruchowych, eliminując ryzyko przegrzania styków. Wyposażony w 2 styki normalnie otwarte i 2 normalnie zamknięte (2Z2R), umożliwia elastyczną realizację układów sterowania i sygnalizacji. Napięcie cewki 24 V DC pozwala na bezpośrednie sterowanie z układów automatyki niskonapięciowej. Zaciski śrubowe ułatwiają pewny montaż przewodów o odpowiednim przekroju.

• Prąd znamionowy AC-3 (380–400 V): 95 A: Umożliwia bezpieczne załączanie i wyłączanie silników o dużym prądzie rozruchowym bez ryzyka uszkodzenia styków.
• Styki pomocnicze 2Z2R (2 NO + 2 NC): Zapewniają dodatkowe obwody sygnalizacji i samopodtrzymania, zwiększając funkcjonalność instalacji.
• Napięcie cewki 24 V DC: Idealne do współpracy z przemysłowymi sterownikami PLC i zasilaczami niskonapięciowymi, podnosi bezpieczeństwo obsługi.
• Kategorie użytkowe AC-1, AC-3, AC-4: Uniwersalność – nadaje się do obciążeń rezystancyjnych (piece, grzejniki) oraz silników indukcyjnych (rozruch, wyłączanie, rewersja).
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, odporne na drgania i umożliwiające szybki montaż.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Jest przygotowany do współpracy z silnikami o wysokiej sprawności IE3 – oznaczenia na opakowaniu potwierdzają tę zgodność. Stosowanie stycznika zgodnie z przeznaczeniem gwarantuje niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Stycznik DILM95-22(RDC24) znajduje zastosowanie w profesjonalnych instalacjach przemysłowych i komercyjnych, gdzie wymagana jest wysoka obciążalność i niezawodność łączeń. Sprawdzi się szczególnie w:

• Sterowaniu trójfazowymi silnikami indukcyjnymi (rozruch, wyłączanie, rewersacja) w maszynach, wentylatorach, pompach.
• Załączaniu i wyłączaniu obciążeń rezystancyjnych, takich jak piece oporowe, grzejniki elektryczne.
• Układach automatyki budynkowej i przemysłowej, gdzie stycznik może być sterowany bezpośrednio z PLC lub przekaźników.
• Scentralizowanych rozdzielnicach sterowniczych o prądzie do 170 A (w konfiguracjach z dodatkowymi modułami).

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dopasować do prądu znamionowego i warunków środowiskowych. Przed uruchomieniem sprawdzić poprawność połączeń i działanie styków pomocniczych.

FAQ

• Jakie napięcie sterujące ma cewka stycznika? Cewka jest przystosowana do napięcia 24 V DC (symbol RDC24), co umożliwia bezpośrednie sterowanie z układów automatyki i zasilaczy niskonapięciowych.
• Ile styków pomocniczych posiada ten model? Stycznik wyposażony jest w 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC), oznaczone jako 2Z2R. Używane są do samopodtrzymania, sygnalizacji lub sterowania dodatkowymi obwodami.
• Czy stycznik jest odpowiedni do silników IE3? Tak, producent potwierdza zgodność z silnikami o wysokiej sprawności IE3. Na opakowaniu znajduje się odpowiednie logo, które identyfikuje model jako kompatybilny z tą klasą silników.
