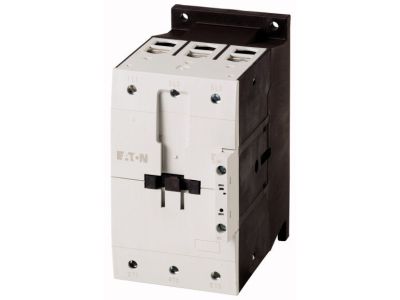

Stycznik mocy 3-bieg. 80A [AC-3] 0Z0R, DILM80(230V50HZ,240V60HZ) DILM | 239402 Eaton

Opis i Kluczowe Cechy

Stycznik mocy Eaton DILM80 o numerze katalogowym 239402 to wysokiej klasy aparat łączeniowy, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 80A w kategorii użytkowania AC-3, co pozwala na efektywne i bezpieczne sterowanie silnikami klatkowymi o dużej mocy. Jedną z najważniejszych innowacji jest zastosowanie podwójnego zacisku skrzynkowego. Rozwiązanie to gwarantuje niezawodne okablowanie przewodów o różnych przekrojach poprzecznych w obrębie jednego zacisku, co eliminuje ryzyko poluzowania połączeń pod wpływem drgań mechanicznych. Dodatkowo, dzięki ujednoliceniu wymiarów obudowy dla wersji zasilanych prądem przemiennym (AC) oraz stałym (DC), inżynierowie mogą stosować te same akcesoria montażowe, co znacząco optymalizuje gospodarkę magazynową i proces projektowania prefabrykowanych szaf sterowniczych.

• Prąd znamionowy łączeniowy: 80A (w kategorii AC-3).
• Napięcie cewki sterującej: 230V 50Hz / 240V 60Hz, zapewniające stabilną pracę w standardowych sieciach energetycznych.
• Konstrukcja 3-biegunowa: Idealna do bezpośredniego załączania odbiorników trójfazowych.
• Czołowe przyłącza: Umożliwiają błyskawiczne podłączenie okablowania i łatwy dostęp serwisowy.

Zgodność z Normami

Stycznik Eaton DILM80 został wykonany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości, w tym z normą IEC/EN 60947 dotyczącą aparatury niskonapięciowej. Urządzenie oferuje wysoki stopień ochrony, a przy zastosowaniu dedykowanej pokrywy IP2X, zapewnia pełne bezpieczeństwo przed dotykiem bezpośrednim części pod napięciem, co jest kluczowe w nowoczesnych instalacjach przemysłowych.

Zastosowanie

Dzięki swojej wytrzymałej konstrukcji i wysokim parametrom łączeniowym, stycznik DILM80 znajduje szerokie zastosowanie w przemyśle ciężkim, systemach HVAC, przepompowniach oraz w zaawansowanych układach automatyki budynkowej. Jest idealnym wyborem do sterowania napędami maszyn, wentylatorów, sprężarek oraz jako element wykonawczy w układach rozruchu gwiazda-trójkąt (przy zastosowaniu odpowiednich akcesoriów, takich jak zwora punktu gwiazdowego).

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie DIN lub płycie montażowej przy użyciu śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić optymalną przewodność i uniknąć przegrzewania się styków. Dzięki szerokiej gamie akcesoriów, takich jak wtykane układy ochronne (RC lub warystory), blokady mechaniczne do układów nawrotnych oraz elektroniczne moduły czasowe, stycznik można łatwo dostosować do specyficznych wymagań danej aplikacji. Czołowe przyłącza pozwalają na przejrzyste prowadzenie przewodów w korytach grzebieniowych.

FAQ

• Czy do stycznika DILM80 można dołożyć styki pomocnicze? Tak, urządzenie wspiera podłączane moduły łączników pomocniczych montowane zarówno czołowo, jak i bocznie.
• Jakie zabezpieczenie silnikowe jest kompatybilne z tym modelem? Stycznik jest w pełni kompatybilny z ochronnymi przekaźnikami silnikowymi Eaton, co pozwala na stworzenie kompletnego układu rozruchowego.
• Czy wymiary wersji AC i DC są takie same? Tak, identyczne gabaryty pozwalają na stosowanie tych samych akcesoriów i ułatwiają standaryzację projektów szaf sterowniczych.
