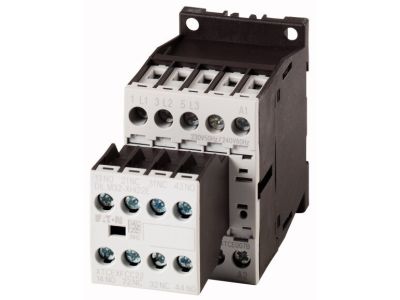

Stycznik mocy 3-bieg. 7A [AC-3] 2Z2R, DILM7-22(24VDC) DILM | 106367 Eaton

Alternatywny kod produktu: DILM7-22(24VDC)

Opis i Kluczowe Cechy

Stycznik mocy Eaton DILM7-22 (symbol 106367) to 3-biegunowy stycznik z cewką 24V DC. Prąd znamionowy 7A w kategorii AC-3 zapewnia niezawodne załączanie i wyłączanie silników indukcyjnych. Konfiguracja styków 2Z2R (dwa zwierne, dwa rozwierne) daje elastyczność w budowie układów sterowania. Podwójny zacisk skrzynkowy i czołowe przyłącza upraszczają okablowanie, a uniwersalne wymiary dla wersji AC i DC umożliwiają korzystanie z tych samych akcesoriów.

• Prąd znamionowy 7A (AC-3): umożliwia bezpieczne sterowanie silnikami indukcyjnymi o umiarkowanej mocy bez ryzyka przeciążenia styków.
• Konfiguracja styków 2Z2R: zapewnia elastyczność w realizacji zarówno obwodów załączających, jak i sygnalizacyjnych w aplikacjach sterowniczych.
• Napięcie cewki 24V DC: gwarantuje bezpieczną i kompatybilną z układami automatyki pracę przy niskim napięciu.
• Podwójny zacisk skrzynkowy i czołowe przyłącza: ułatwiają szybkie i pewne okablowanie przewodów o różnych przekrojach, redukując czas montażu.
• Uniwersalne wymiary dla wersji AC i DC: pozwalają na korzystanie z tych samych akcesoriów (moduły pomocnicze, blokady, przekaźniki), co upraszcza logistykę i magazynowanie.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikację CE. Przeznaczony do montażu w rozdzielnicach zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Stycznik DILM7-22 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych i budynkowych. Sprawdza się zarówno w układach sterowania bezpośredniego, jak i automatyce PLC.

• Sterowanie silnikami elektrycznymi w kategorii AC-3 (np. pompy, wentylatory, kompresory, przenośniki).
• Załączanie i wyłączanie odbiorników rezystancyjnych oraz indukcyjnych (np. nagrzewnice, oświetlenie, transformatory).
• Praca jako element wykonawczy w systemach automatyki budynkowej i przemysłowej, sterowanych przez sterowniki PLC lub przekaźniki.
• Budowa układów przełączania zasilania oraz zastosowania wymagające mechanicznego blokowania (przy użyciu dedykowanych akcesoriów).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Stycznik przeznaczony jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz zgodnie z maksymalnym prądem obciążenia oraz obowiązującymi normami. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik posiada podświetlenie? Stycznik nie jest wyposażony w podświetlenie ani wbudowany wskaźnik stanu. Do sygnalizacji można zastosować zewnętrzne moduły pomocnicze dostępne jako akcesoria.
• Jaki stopień ochrony zapewnia to urządzenie? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Standardowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic zapewnia ochronę IP20.
• Do jakiej kategorii pracy przystosowane są styki główne? Styki główne pracują w kategorii AC-3, co oznacza zdolność do załączania i wyłączania silników indukcyjnych z obciążeniem (np. wyłączanie wirującego silnika).
