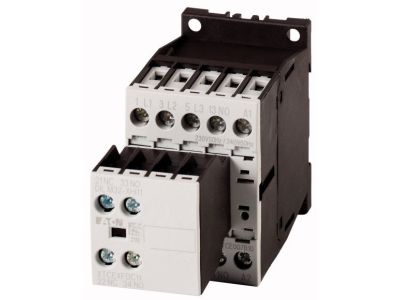

Stycznik mocy 3-bieg. 7A [AC-3] 2Z1R DILM7-21 24VDC DILM | 276635 Eaton

Alternatywny kod produktu: DILM7-21(24VDC)

Opis i Kluczowe Cechy

Stycznik mocy DILM7-21 (symbol 276635) to trójbiegunowy stycznik przeznaczony do załączania i wyłączania silników oraz obciążeń rezystancyjnych. Prąd znamionowy AC-3 wynosi 7 A przy 380–400 V, co pozwala na bezpieczne sterowanie silnikami o mocy do 3 kW (przy 400 V) w kategorii AC-3. Dzięki prądowi cieplnemu Ith 22 A (3 bieguny otwarte) urządzenie sprawdza się również w obwodach obciążeń nieindukcyjnych (AC-1).

• Prąd znamionowy AC-3 7 A (380–400 V): Zapewnia bezpieczną pracę z silnikami indukcyjnymi do 3 kW, umożliwiając rozruch i wyłączanie podczas pracy bez ryzyka przegrzania styków.
• Konwencjonalny prąd cieplny Ith 22 A (3 bieguny otwarte): Pozwala na zastosowanie w obwodach obciążeń nieindukcyjnych (AC-1), takich jak piece oporowe, z dużym marginesem bezpieczeństwa.
• Styki pomocnicze 2NO+1NC ze stykiem lustrzanym: Umożliwiają sygnalizację stanu załączenia i realizację układów samopodtrzymania, a styk lustrzany zapewnia wiarygodne odzwierciedlenie położenia styków głównych zgodnie z EN 50 012.
• Zintegrowany układ tłumiący warystor: Redukuje przepięcia przy wyłączaniu cewki, chroniąc elektronikę sterującą i wydłużając żywotność stycznika.
• Napięcie cewki 24 V DC: Umożliwia bezpośrednie sterowanie z układów sterowania niskonapięciowego, np. PLC, bez konieczności stosowania dodatkowych przetwornic.

Zgodność z Normami

Styki pomocnicze stycznika są zgodne z normą EN 50 012. Urządzenie posiada certyfikację CE i jest przeznaczone do stosowania w instalacjach zgodnych z obowiązującymi przepisami. Producent deklaruje przydatność do pracy z silnikami o klasie sprawności IE3 – odpowiednie oznaczenie znajduje się na opakowaniu.

Zastosowanie

Stycznik DILM7-21 znajduje zastosowanie w sterowaniu silnikami trójfazowymi oraz obciążeniami rezystancyjnymi w przemyśle i automatyce budynkowej.

• Sterowanie silnikami indukcyjnymi małej mocy (do 3 kW) w kategorii użytkowania AC-3 – rozruch, praca, wyłączanie.
• Załączanie i wyłączanie obciążeń nieindukcyjnych (piece, grzejniki) w kategorii AC-1.
• Praca w układach rewersyjnych lub impulsowych (AC-4) przy obniżonej mocy – maks. 2,2 kW przy 400 V.
• Integracja z systemami automatyki PLC i przekaźnikami programowalnymi dzięki cewce 24 V DC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do spodziewanego prądu obciążenia. Należy zapewnić odpowiednią wentylację – w przypadku montażu w zamkniętej rozdzielnicy uwzględnić obniżenie prądu Ith (18 A dla zabudowy).

FAQ

• Czy stycznik posiada podświetlenie? W danych producenta nie określono podświetlenia. Stycznik nie posiada wbudowanej diody sygnalizacyjnej; stan załączenia można odczytać po mechanicznym wskaźniku położenia.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP. Standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotykiem palcem). W przypadku pracy w trudnych warunkach należy zastosować dodatkową obudowę.
• W jakich kategoriach użytkowania może pracować stycznik? Stycznik jest przystosowany do kategorii AC-1 (obciążenia rezystancyjne), AC-3 (silniki indukcyjne – rozruch i wyłączanie podczas pracy) oraz AC-4 (silniki – rozruch, rewers, impulsowanie) z parametrami podanymi w karcie katalogowej. Dla AC-3 prąd znamionowy wynosi 7 A, dla AC-4 moc jest obniżona – maks. 2,2 kW przy 400 V.
