Stycznik mocy 3-bieg. 7A [AC-3] 0Z1R, DILM7-01(24V50/60HZ) | 276589 Eaton

Alternatywny kod produktu: DILM7-01(24V50/60HZ)

Opis i Kluczowe Cechy

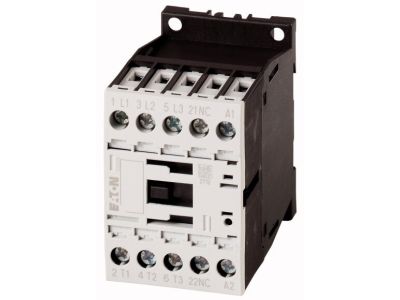

Stycznik mocy 3-biegunowy DILM7-01 (symbol 276589) o prądzie znamionowym 7A w kategorii AC-3. Wyposażony w podwójne zaciski skrzynkowe umożliwiające niezawodne okablowanie przewodów o różnych przekrojach. Czołowe przyłącza przyspieszają i ułatwiają montaż. Uniwersalna konstrukcja – wymiary styczników AC i DC są takie same, co pozwala na korzystanie z tej samej gamy akcesoriów.

• Podwójny zacisk skrzynkowy: zapewnia pewne i powtarzalne połączenia przewodów o zróżnicowanych przekrojach, redukując ryzyko poluzowania w czasie eksploatacji.
• Czołowe przyłącza: skracają czas montażu i ułatwiają dostęp podczas okablowania w rozdzielnicy.
• Uniwersalne wymiary AC/DC: te same akcesoria (moduły łączników pomocniczych, układy ochronne, blokady mechaniczne, elektroniczne moduły czasowe, ochronne przekaźniki silnikowe, zwory punktu gwiazdowego, łączniki równoległe) pasują do wersji prądu przemiennego i stałego, co upraszcza logistykę i magazynowanie.
• Prąd 7A w kategorii AC-3: dostosowany do sterowania silnikami indukcyjnymi o niewielkiej mocy – bezpieczne łączenie prądów rozruchowych bez przegrzewania styków.
• Napięcie cewki 24V AC 50/60 Hz: kompatybilne z typowymi obwodami sterowania w automatyce budynkowej i przemysłowej; niski pobór mocy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z przepisami prawa i standardami branży elektrycznej.

Zastosowanie

Stycznik DILM7-01 przeznaczony jest do łączenia i rozłączania obwodów silnikowych oraz innych odbiorników w instalacjach przemysłowych i komercyjnych. Może być stosowany w szafach sterowniczych i rozdzielnicach w obwodach niskiego napięcia.

• Sterowanie trójfazowymi silnikami indukcyjnymi o prądzie znamionowym do 7A (kategoria AC-3) – rozruch, praca i zatrzymanie.
• Załączanie i wyłączanie odbiorników rezystancyjnych lub oświetleniowych (kategoria AC-1) przy odpowiednim doborze prądu.
• Współpraca z modułami łączników pomocniczych oraz przekaźnikami czasowymi w sekwencjach automatyki – realizacja funkcji opóźnień, blokad i sygnalizacji.
• Budowa układów przełączania gwiazda/trójkąt z wykorzystaniem zwory punktu gwiazdowego oraz łącznika równoległego (akcesoria opcjonalne).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przewody należy podłączyć do podwójnych zacisków skrzynkowych, stosując odpowiedni moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia i warunków pracy. Po zakończeniu montażu sprawdzić poprawność połączeń i szczelność połączeń śrubowych.

FAQ

• Jakie napięcie cewki ma ten stycznik? Cewka zaprojektowana jest na napięcie 24 V AC (50/60 Hz). Nie jest przeznaczona do zasilania prądem stałym – w takim przypadku należy stosować wersje DC z tej samej serii.
• Czy stycznik posiada wbudowane styki pomocnicze? Standardowo stycznik nie ma wbudowanych styków pomocniczych. Istnieje jednak możliwość dokupienia i podłączenia modułów łączników pomocniczych (montaż czołowy lub boczny) w celu realizacji dodatkowych funkcji sygnalizacji, blokad czy wzajemnego sprzężenia.
• Do jakich zastosowań przeznaczona jest kategoria AC-3? Kategoria AC-3 charakteryzuje łączenie silników indukcyjnych – rozruch przy prądzie 6-8x In oraz wybieg. Stycznik o prądzie 7A AC-3 nadaje się do sterowania silnikami o odpowiednio mniejszej mocy (np. małe wentylatory, pompy, sprężarki).
