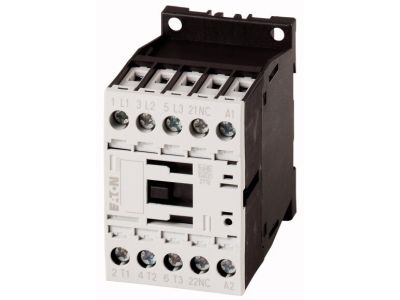

Stycznik mocy 3-bieg. 7A [AC-3] 0Z1R, DILM7-01(220VDC) | 276604 Eaton

Alternatywny kod produktu: DILM7-01(220VDC)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy DILM7-01 (symbol katalogowy 276604) przeznaczony do pracy w kategorii użytkowania AC-3 przy prądzie znamionowym 7 A. Cewka przystosowana do napięcia stałego 220 V DC umożliwia bezpośrednie sterowanie z instalacji prądu stałego bez dodatkowych przetwornic. Aparat wyposażono w podwójne zaciski skrzynkowe oraz czołowe przyłącza, co znacząco przyspiesza i ułatwia okablowanie przewodów o różnych przekrojach. Dzięki jednakowym wymiarom mechanicznym styczników prądu przemiennego i stałego możliwe jest stosowanie wspólnych akcesoriów, co upraszcza magazynowanie i montaż.

• Prąd znamionowy 7 A (AC-3): gwarantuje bezpieczne załączanie i wyłączanie trójfazowych silników asynchronicznych o odpowiedniej mocy bez ryzyka niszczenia styków.
• Cewka 220 V DC: pozwala na sterowanie stycznikiem w obwodach prądu stałego, np. w systemach automatyki zasilanych z baterii lub prostowników.
• Podwójny zacisk skrzynkowy: zapewnia pewne i powtarzalne połączenie przewodów o różnych przekrojach (np. 1,5–6 mm²) bez konieczności stosowania dodatkowych końcówek.
• Czołowe przyłącza: ułatwiają dostęp do zacisków podczas montażu w rozdzielnicy, skracając czas okablowania i redukując ryzyko błędów.
• Uniwersalne wymiary dla AC i DC: umożliwiają używanie tych samych akcesoriów (moduły łączników pomocniczych, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łącznik równoległy) dla styczników tej serii, niezależnie od rodzaju napięcia cewki.

Zgodność z Normami

Stycznik DILM7-01 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej w typowych zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Stycznik mocy 3-biegunowy DILM7-01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów trójfazowych w układach sterowania i automatyki.

• Sterowanie trójfazowymi silnikami asynchronicznymi (pompy, wentylatory, sprężarki) w kategorii AC-3.
• Załączanie i wyłączanie odbiorników rezystancyjnych, takich jak grzałki czy piece oporowe (kategoria AC-1).
• Budowa rozdzielnic przemysłowych oraz szaf sterowniczych w maszynach i urządzeniach.
• Realizacja impulsów sterujących do przekaźników, styczników nadrzędnych lub wejść układów PLC.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy lub puszce. Przekrój przewodów należy dobrać do prądu znamionowego obwodu oraz warunków środowiskowych. Momenty dokręcania zacisków oraz zalecane końcówki przewodów stosuj według dokumentacji producenta.

FAQ

• Jaki jest prąd znamionowy stycznika? Prąd znamionowy w kategorii użytkowania AC-3 wynosi 7 A. W kategorii AC-1 wartość ta może być wyższa – szczegółowe dane znajdują się w karcie katalogowej.
• Jakie napięcie cewki ma ten model? Cewka stycznika DILM7-01 (symbol 276604) jest zaprojektowana na napięcie stałe 220 V DC.
• Czy stycznik posiada wbudowane styki pomocnicze? W standardowym wyposażeniu model DILM7-01 posiada zestaw styków pomocniczych (szczegółowa konfiguracja podana jest w dokumentacji technicznej). Dodatkowe moduły styków pomocniczych można montować z przodu lub z boku aparatu.
