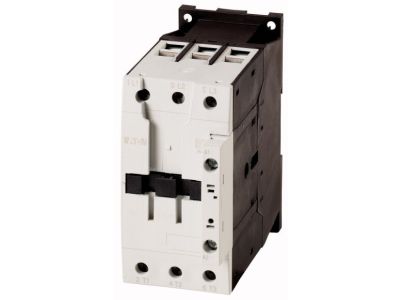

Stycznik mocy 3-bieg. 72A [AC-3], DILM72(RDC24) DILM | 107671 Eaton

Alternatywny kod produktu: DILM72(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy DILM72(RDC24) DILM (symbol 107671) to trójbiegunowe urządzenie przeznaczone do sterowania silnikami indukcyjnymi w kategoriach użytkowych AC-3 i AC-4. Prąd znamionowy AC-3 wynosi 72 A przy 380–400 V, co zapewnia niezawodną pracę w wymagających aplikacjach przemysłowych. Dzięki prądowi cieplnemu umownemu I_th = 98 A (na wolnym powietrzu) stycznik radzi sobie z przeciążeniami bez ryzyka przegrzania. Cewka 24 V DC umożliwia bezpośrednie sterowanie z układów automatyki. Zaciski śrubowe ułatwiają szybki i pewny montaż. Uwaga: stycznik nie jest przeznaczony do silników o klasie sprawności IE3.

• Prąd znamionowy AC-3 72 A (380–400 V): Umożliwia bezpieczne załączanie i wyłączanie silników indukcyjnych o znacznej mocy, bez ryzyka uszkodzenia styków.
• Prąd cieplny umowny I_th = 98 A (na wolnym powietrzu), 72 A (w obudowie): Wysoka obciążalność cieplna gwarantuje bezpieczną pracę nawet w przypadku przeciążeń, a wartość w obudowie odpowiada rzeczywistym warunkom instalacyjnym.
• Kategorie użytkowe AC-1, AC-3, AC-4: Uniwersalność zastosowań – od obciążeń rezystancyjnych (AC-1) przez standardowe silniki (AC-3) po wymagające cykle z rewersją i spowalnianiem (AC-4).
• Cewka 24 V DC: Niskonapięciowe sterowanie zgodne z nowoczesnymi systemami PLC i sterownikami, eliminujące potrzebę stosowania dodatkowych konwerterów.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów o odpowiednim przekroju, łatwe do wykonania w standardowych warunkach montażu.

Zgodność z Normami

Stycznik spełnia wymagania europejskich norm dla urządzeń łączeniowych i posiada oznaczenie CE. Został zaprojektowany zgodnie z obowiązującymi standardami branżowymi, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Stycznik DILM72(RDC24) znajduje zastosowanie w przemyśle i automatyce budynkowej do sterowania silnikami oraz obciążeniami rezystancyjnymi i indukcyjnymi.

• Załączanie i wyłączanie silników indukcyjnych w kategorii AC-3 – pompy, wentylatory, sprężarki, przenośniki.
• Sterowanie obciążeniami grzewczymi (piece oporowe) w kategorii AC-1.
• Aplikacje wymagające częstego łączenia, nawrotów i hamowania (AC-4) – np. dźwigi, suwnice, napędy rewersyjne.
• Integracja z systemami automatyki PLC (sterowanie 24 V DC).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie od wszystkich biegunów. Stycznik montuje się na szynie TH35 (DIN) lub na płycie montażowej w pozycji pionowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami normy. Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta. W przypadku pracy w obudowie należy uwzględnić ograniczenie prądu I_th do 72 A. Stycznik nie jest przeznaczony do bezpośredniego sterowania silnikami o klasie sprawności IE3 – dla takich zastosowań należy dobrać odpowiedni stycznik.

FAQ

• Jakie jest napięcie cewki stycznika? Stycznik DILM72(RDC24) wyposażony jest w cewkę prądu stałego o napięciu 24 V DC.
• Jaki jest maksymalny prąd w obudowie? W przypadku montażu w obudowie prąd cieplny umowny I_th wynosi 72 A.
• Czy stycznik nadaje się do silników IE3? Nie, producent odradza stosowanie tego stycznika do silników o klasie sprawności IE3. Dla takich silników należy dobrać stycznik o odpowiednich parametrach.
