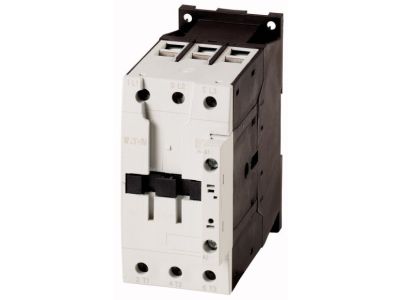

Stycznik mocy 3-bieg 72A [AC-3], DILM72(230V50HZ,240V60HZ) | 107670 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM72 o numerze katalogowym 107670 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 72A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi o znacznej mocy. Kluczowym wyróżnikiem konstrukcyjnym jest zastosowanie podwójnych zacisków skrzynkowych. Rozwiązanie to gwarantuje niezawodne i trwałe połączenie przewodów o różnych przekrojach poprzecznych w obrębie jednego zacisku, co eliminuje ryzyko poluzowania się styków pod wpływem drgań.

• Wydajność prądowa: Prąd roboczy 72A (AC-3) zapewnia stabilną pracę przy dużych obciążeniach indukcyjnych.
• Uniwersalne sterowanie: Cewka przystosowana do napięcia 230V 50Hz oraz 240V 60Hz umożliwia pracę w różnych standardach sieciowych.
• Optymalizacja przestrzeni: Identyczne wymiary obudów dla wersji AC i DC ułatwiają projektowanie prefabrykowanych rozdzielnic i pozwalają na stosowanie tych samych akcesoriów montażowych.
• Szybki montaż: Czołowe przyłącza sterownicze znacząco skracają czas potrzebny na okablowanie i serwisowanie urządzenia.

Zgodność z Normami

Stycznik DILM72 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego zdolność do bezpiecznej pracy w trudnych warunkach przemysłowych. Stopień ochrony IP2X (przy zastosowaniu odpowiedniej pokrywy) zapewnia bezpieczeństwo obsługi poprzez ochronę przed bezpośrednim dotykiem części pod napięciem palcem, co jest kluczowe dla zachowania standardów BHP w zakładach produkcyjnych.

Zastosowanie

Dzięki swojej solidnej konstrukcji, stycznik EATON DILM72 znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem do:

• Sterowania pracą silników elektrycznych w układach napędowych pomp, wentylatorów i przenośników.
• Załączania układów grzewczych o dużej mocy w procesach technologicznych.
• Pracy w układach nawrotnych oraz układach gwiazda-trójkąt (przy wykorzystaniu dedykowanych zwór).
• Integracji z systemami sterowania PLC dzięki możliwości rozbudowy o elektroniczne moduły czasowe i styki pomocnicze.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki czołowemu dostępowi do zacisków cewki, prowadzenie przewodów sterowniczych jest intuicyjne i nie koliduje z głównym torem prądowym. System modułowy EATON pozwala na beznarzędziowy montaż wtykanych układów ochronnych (RC, warystory), co dodatkowo zabezpiecza elektronikę sterującą przed przepięciami komutacyjnymi.

FAQ

• Czy do stycznika DILM72 można podłączyć styki pomocnicze? Tak, konstrukcja pozwala na montaż czołowych modułów styków pomocniczych oraz styków montowanych bocznie, co pozwala na elastyczną konfigurację sygnałów zwrotnych do systemu sterowania.
• Czy wymiary wersji AC i DC są takie same? Tak, EATON ujednolicił gabaryty styczników DILM w tym zakresie mocy, co pozwala na stosowanie jednej listy akcesoriów dla obu typów zasilania cewki.
• Jakie akcesoria są dostępne dla tego modelu? Dostępny jest szeroki wachlarz osprzętu, w tym blokady mechaniczne do układów SZR, przekaźniki przeciążeniowe, moduły czasowe oraz osłony zacisków IP2X.
