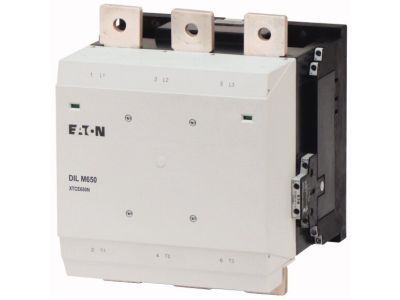

Stycznik mocy 3-bieg. 650A [AC-3] 2Z2R, DILM650/22(RA250) DILM | 208219 Eaton

Alternatywny kod produktu: DILM650/22(RA250)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy 650A w kategorii AC-3, oznaczony symbolem 208219, zaprojektowany do pracy w obwodach silnikowych i przemysłowych. Urządzenie wyposażone w 2 styki zwierne i 2 rozwierne, z wbudowanym układem ochronnym w elektronice sterującej oraz cewką szerokozakresową AC/DC sterowaną elektronicznie. Minimalizuje moc rozruchu i zatrzymania, oferując podwyższoną kompatybilność elektromagnetyczną i możliwość bezpośredniego uruchamiania przez sterownik PLC.

• Prąd znamionowy 650A (AC-3): Gwarantuje niezawodne załączanie silników i odbiorników o wysokim prądzie rozruchowym bez ryzyka przegrzania styków.
• 2 styki zwierne + 2 rozwierne (2Z2R): Zapewniają elastyczność w realizacji układów sterowania i sygnalizacji – możliwość podłączenia zarówno obwodów głównych, jak i pomocniczych.
• Cewka szerokozakresowa AC/DC z elektronicznym sterowaniem: Umożliwia pracę przy różnych napięciach sterujących bez konieczności wymiany cewki, upraszcza magazynowanie i instalację.
• Trwałość mechaniczna 5 mln cykli łączenia: Potwierdza długą żywotność i niezawodność w aplikacjach wymagających częstego przełączania.
• Zabezpieczenie przed dotknięciem zgodne z EN 50274: Po zamontowaniu pokrywy zacisków eliminuje ryzyko przypadkowego kontaktu z częściami pod napięciem.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947, co potwierdza jego bezpieczeństwo i parametry użytkowe. Posiada certyfikację CE oraz jest dopuszczony do pracy na rynkach wymagających aprobat UL/CSA i CCC.

Zastosowanie

Przeznaczony do sterowania odbiornikami w instalacjach przemysłowych i komercyjnych, zwłaszcza silnikami asynchronicznymi w kategorii AC-3. Sprawdza się w układach wymagających dużej liczby łączeń oraz bezpośredniego sterowania z PLC.

• Sterowanie silnikami trójfazowymi w maszynach produkcyjnych, pompach, wentylatorach.
• Załączanie odbiorników rezystancyjnych i indukcyjnych w rozdzielnicach głównych.
• Współpraca z przekaźnikami silnikowymi i układami soft-startu w szafach sterowniczych.
• Realizacja rozdzielnic zasilających w obiektach przemysłowych z wymogiem wysokiej niezawodności.

Wskazówki Montażowe

Montaż stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Przekroje przewodów należy dobrać do prądu znamionowego 650A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki sterującej i obwodów głównych.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? W dostarczonych danych nie ma informacji o podświetleniu. Urządzenie nie posiada fabrycznego wskaźnika LED, ale może być wyposażone w dodatkowe akcesoria (np. blok styków pomocniczych) oferowane osobno.
• Jaki jest stopień ochrony stycznika? Produkt ma stopień ochrony IP00 – oznacza to brak ochrony przed wnikaniem pyłu i wilgoci, wymaga zainstalowania w rozdzielnicy lub szafie sterowniczej. Ochronę przed dotykiem zapewnia dołączona pokrywa zacisków zgodna z EN 50274.
• W jakim trybie pracy pracują styki główne? Stycznik jest sklasyfikowany do kategorii AC-3 (załączanie i wyłączanie silników asynchronicznych), co potwierdza prąd znamionowy 650A w tej kategorii. Może być stosowany również w kategorii AC-1 przy odpowiednim deratingu – szczegółowe dane w karcie katalogowej producenta.
