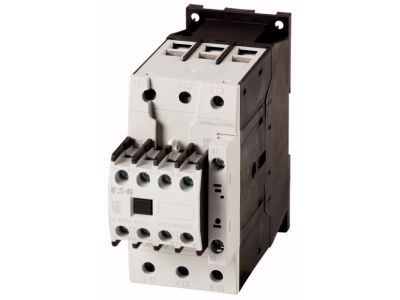

Stycznik mocy 3-bieg. 50A [AC-3] 2Z2R, DILM50-22(RDC24) | 277876 Eaton

Alternatywny kod produktu: DILM50-22(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy Eaton Moeller DILM50-22(RDC24) (symbol 277876) to trójbiegunowy stycznik przystosowany do pracy w kategorii AC-3 z prądem 50 A, wyposażony w 2 styki zwierne (NO) i 2 rozwierne (NC). Dzięki podwójnym zaciskom skrzynkowym oraz czołowym przyłączom zapewnia szybkie i pewne okablowanie przewodów o różnych przekrojach. Cewka zakresowa z wbudowanym układem ochronnym minimalizuje straty mocy, a identyczne wymiary wersji AC i DC ułatwiają kompatybilność akcesoriów.

• Prąd AC-3 50 A: Umożliwia bezpieczne sterowanie silnikami i odbiornikami o dużym obciążeniu, bez ryzyka przegrzania styków.
• 2 styki zwierne (NO) + 2 rozwierne (NC): Bogaty zestaw styków pomocniczych ułatwia realizację zaawansowanych układów sterowania i sygnalizacji.
• Podwójne zaciski skrzynkowe i czołowe przyłącza: Elastyczne okablowanie przewodami o różnych przekrojach – przyspiesza montaż i zwiększa niezawodność połączeń.
• Cewka zakresowa z wbudowanym układem ochronnym: Niskie straty mocy i odporność na przepięcia – dłuższa żywotność i stabilna praca.
• Jednakowe wymiary styczników AC i DC: Możliwość korzystania z tych samych akcesoriów (np. moduły pomocnicze, blokada mechaniczna), co upraszcza magazynowanie i konfigurację.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z europejskimi standardami oraz wymaganiami dyrektyw Unii Europejskiej, co potwierdza certyfikacja CE. Spełnia powszechnie przyjęte wymogi bezpieczeństwa i niezawodności w instalacjach przemysłowych oraz budynkowych.

Zastosowanie

Stycznik DILM50-22(RDC24) jest przeznaczony do łączenia i rozłączania obwodów w układach sterowania – znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna.

• Sterowanie trójfazowymi silnikami indukcyjnymi w aplikacjach przemysłowych (np. pompy, wentylatory, sprężarki).
• Zdalne załączanie i wyłączanie odbiorników rezystancyjnych (ogrzewanie, piece oporowe).
• Realizacja impulsów sterujących dla przekaźników, styczników niższej mocy lub wejść PLC w szafach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją i systemami wentylacji w obiektach komercyjnych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego zgodnie z normami instalacyjnymi. Moment dokręcania zacisków oraz maksymalny przekrój przewodów – według dokumentacji producenta. Stosowanie pokrywy ochronnej IP2X (dostępnej jako akcesorium) zwiększa bezpieczeństwo przed przypadkowym dotykiem.

FAQ

• Czy stycznik ma wbudowane podświetlenie? W standardowym wyposażeniu brak podświetlenia. W razie potrzeby można zastosować zewnętrzne moduły sygnalizacyjne lub przekaźniki z diodą LED.
• Jaki jest stopień ochrony stycznika bez dodatkowej osłony? Informacja o stopniu ochrony nie została podana w specyfikacji – standardowo aparatura modułowa do montażu w rozdzielnicach posiada IP20. Aby uzyskać wyższy stopień (np. IP2X), zaleca się zastosowanie dedykowanej pokrywy ochronnej.
• Czy prąd AC-3 50 A dotyczy pracy z silnikiem, czy wszystkich obwodów? Wartość 50 A w kategorii AC-3 dotyczy łączenia silników asynchronicznych (rozruch i praca). W innych kategoriach (np. AC-1 dla obciążeń rezystancyjnych) dopuszczalny prąd może być wyższy – szczegółowe dane znajdują się w karcie katalogowej producenta.
