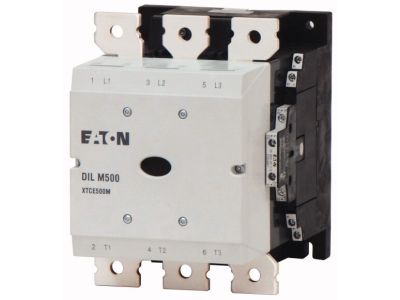

Stycznik mocy 3-bieg. 500A [AC-3] 2Z2R, DILM500/22(RA250) DILM | 208213 Eaton

Alternatywny kod produktu: DILM500/22(RA250)

Opis i Kluczowe Cechy

Stycznik mocy DILM500/22(RA250) (symbol 208213) to zaawansowane urządzenie 3-biegunowe o prądzie znamionowym 500A w kategorii AC-3, napięciu roboczym do 1000V i wyposażone w styki pomocnicze 2Z+2R. Dzięki elektronicznemu sterowaniu z cewką szerokozakresową AC/DC charakteryzuje się minimalną mocą rozruchu i zatrzymania, co umożliwia bezpośrednie sterowanie z PLC. Trwałość mechaniczna 7 mln cykli gwarantuje długą żywotność. Wbudowany układ ochronny w elektronice sterującej zwiększa niezawodność.

• Prąd znamionowy 500A (AC-3): Zapewnia bezpieczną pracę przy dużych obciążeniach silnikowych, minimalizując ryzyko przegrzania styków.
• Napięcie robocze do 1000V: Umożliwia zastosowanie w instalacjach niskiego i średniego napięcia.
• Styki pomocnicze 2Z+2R (2NO+2NC): Umożliwiają realizację układów samopodtrzymania, sygnalizacji i sprzężeń zwrotnych bez dodatkowych łączników.
• Elektroniczne sterowanie z cewką szerokozakresową AC/DC: Minimalna moc rozruchu i zatrzymania, bezpośrednie sterowanie z PLC, redukcja zużycia energii i uproszczenie okablowania.
• Trwałość mechaniczna 7 mln cykli: Długa żywotność urządzenia, mniejsza konieczność wymiany i serwisu.
• Wbudowany układ ochronny w elektronice sterującej: Zabezpiecza cewkę przed przepięciami i zwarciami.
• Pokrywa zacisków zgodna z EN50274: Zapewnia ochronę przed dotykiem w warunkach IP00.

Zgodność z Normami

Urządzenie spełnia wymagania norm IEC/EN 60947, posiada certyfikaty UL/CSA oraz CCC. Pokrywa zacisków jest zgodna z EN 50274, zapewniając ochronę przed dotykiem.

Zastosowanie

Stycznik mocy DILM500/22 przeznaczony jest do łączenia i rozłączania obwodów silnikowych oraz innych odbiorników o wysokim prądzie. Dzięki zaawansowanemu sterowaniu elektronicznemu idealnie nadaje się do systemów automatyki przemysłowej.

• Sterowanie silnikami trójfazowymi dużej mocy w kategorii AC-3 (np. pompy, wentylatory, sprężarki).
• Bezpośrednie uruchamianie z wyjść PLC bez dodatkowych przekaźników pośredniczących.
• Zastosowanie w rozdzielnicach głównych i sterowniczych w przemyśle, energetyce i infrastrukturze.
• Budowa układów przełączania źródeł zasilania (ATS) przy użyciu blokady mechanicznej.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekroje przewodów dobrać zgodnie z obciążalnością prądową 500A. Dokręcić zaciski śrubowe momentem podanym w dokumentacji producenta. Stycznik ma stopień ochrony IP00 – wymaga zabudowy w rozdzielnicy z odpowiednim stopniem ochrony lub zastosowania pokrywy zacisków zgodnej z EN50274.

FAQ

• Czy stycznik nadaje się do sterowania bezpośrednio z PLC? Tak, dzięki elektronicznemu sterowaniu z cewką szerokozakresową AC/DC, stycznik może być bezpośrednio uruchamiany sygnałem z PLC bez dodatkowych przekaźników.
• Jaki jest stopień ochrony stycznika? Stopień ochrony IP00. Oznacza to, że stycznik nie jest chroniony przed wnikaniem ciał stałych ani wilgoci – wymaga zabudowy w rozdzielnicy lub zastosowania osłon (pokrywy zacisków zgodnej z EN50274).
• Jakie akcesoria są dostępne dla tego modelu? Dostępne są boczne łączniki pomocnicze, blokada mechaniczna (zwory punktu gwiazdowego), pokrywa oraz ochronny przekaźnik silnikowy. Szczegółowe dane na stronie produktu.
