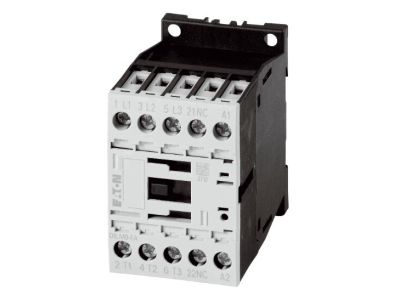

Stycznik mocy 3-bieg. 4kW/400V, sterowanie 24VDC, DILM9-10-EA(24VDC) DILM | 190030 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM9-10-EA(24VDC) to wysokiej klasy aparat łączeniowy zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 4 kW przy napięciu 400 V, co w połączeniu ze znamionowym prądem roboczym 9 A (w kategorii AC-3) czyni go idealnym rozwiązaniem do sterowania standardowymi silnikami indukcyjnymi. Stycznik wyposażony jest w cewkę sterującą na napięcie stałe 24V DC, co pozwala na bezpośrednią współpracę z nowoczesnymi systemami sterowania PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.

• Wsparcie dla silników IE3: Konstrukcja aparatu została zoptymalizowana pod kątem wyższych prądów rozruchowych generowanych przez energooszczędne silniki klasy IE3.
• Trójbiegunowa konstrukcja: Zapewnia stabilne i bezpieczne odłączanie wszystkich faz zasilających w układach trójfazowych.
• Zaciski śrubowe: Solidny system podłączeniowy gwarantuje trwały styk elektryczny i odporność na wstrząsy, co jest kluczowe w środowisku przemysłowym.
• Kategorie użytkowania: Wszechstronność urządzenia potwierdzają certyfikacje dla kategorii AC-1 (obciążenia rezystancyjne), AC-3 (silniki klatkowe) oraz AC-4 (praca nawrotna i impulsowanie).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskonapięciowej. Stycznik spełnia wymagania normy IEC/EN 60947, co gwarantuje jego niezawodność w trudnych warunkach eksploatacyjnych. Urządzenia dedykowane do współpracy z silnikami o klasie sprawności IE3 są wyraźnie oznakowane, co ułatwia weryfikację zgodności projektu z aktualnymi dyrektywami unijnymi dotyczącymi efektywności energetycznej.

Zastosowanie

Stycznik DILM9-10-EA znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Dzięki obsłudze kategorii AC-1, AC-3 oraz AC-4, może być wykorzystywany do:

• Sterowania pracą pomp, wentylatorów oraz przenośników taśmowych.
• Zasilania pieców oporowych i systemów grzewczych (obciążenia nieindukcyjne).
• Układów rozruchowych maszyn wymagających częstego załączania i wyłączania w trakcie pracy.
• Systemów sterowania wymagających niskonapięciowego sygnału sterującego 24V DC.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN (TS35) lub za pomocą płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków i zapewnić optymalne przewodzenie prądu.
• Przekrój przewodów: Dobór przewodów powinien uwzględniać prąd znamionowy 9 A oraz warunki chłodzenia w rozdzielnicy.
• Polaryzacja cewki: Przy sterowaniu 24V DC należy zachować poprawną polaryzację zasilania cewki sterującej.
• Odstępy izolacyjne: Należy zachować zalecane przez producenta odstępy od innych aparatów w celu zapewnienia właściwej cyrkulacji powietrza.

FAQ

1. Czy ten stycznik nadaje się do sterowania grzałkami?
Tak, dzięki kategorii użytkowania AC-1, stycznik ten jest w pełni przystosowany do załączania obciążeń nieindukcyjnych, takich jak piece oporowe i grzejniki.

2. Czy urządzenie posiada wbudowane styki pomocnicze?
Oznaczenie DILM9-10 wskazuje na obecność jednego wbudowanego styku pomocniczego zwiernego (NO). W razie potrzeby istnieje możliwość rozbudowy o dodatkowe bloki styków pomocniczych montowanych czołowo lub bocznie.

3. Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia tranzystorowego sterownika PLC?
Tak, cewka 24V DC o niskim poborze mocy jest przystosowana do bezpośredniego sterowania z systemów elektronicznych, jednak zawsze należy zweryfikować wydajność prądową wyjścia PLC z poborem prądu cewki stycznika.
