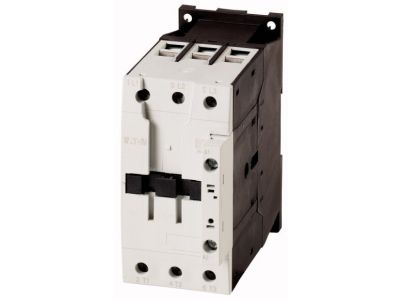

Stycznik mocy 3-bieg. 40A [AC-3] 0Z0R, DILM40(42V50HZ,48V60HZ) | 277762 Eaton

Alternatywny kod produktu: DILM40(42V50HZ,48V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM40 (symbol 277762) to trójbiegunowy stycznik prądu przemiennego o prądzie znamionowym 40 A w kategorii AC-3. Przeznaczony do niezawodnego przełączania silników i innych obciążeń indukcyjnych. Wyposażony w podwójny zacisk skrzynkowy, który ułatwia podłączanie przewodów o różnych przekrojach, oraz czołowe przyłącza zapewniające szybki montaż. Jednakowe wymiary obudowy dla wariantów AC i DC umożliwiają stosowanie tych samych akcesoriów.

• Prąd 40 A w kategorii AC-3: gwarantuje bezpieczne załączanie i wyłączanie silników indukcyjnych bez ryzyka przegrzania styków.
• Podwójny zacisk skrzynkowy: umożliwia pewne okablowanie przewodów o różnych przekrojach, redukując czas montażu.
• Czołowe przyłącza: przyspieszają podłączanie okablowania i ułatwiają dostęp do zacisków w rozdzielnicy.
• Uniwersalne wymiary AC/DC: pozwalają na współdzielenie akcesoriów (moduły łączników pomocniczych, układy ochronne, blokady mechaniczne) niezależnie od wersji napięcia cewki.
• Napięcie cewki 42 V 50 Hz / 48 V 60 Hz: umożliwia zasilanie z transformatorów bezpieczeństwa (SELV) oraz pracę w instalacjach o różnych częstotliwościach sieci.

Zgodność z Normami

Stycznik spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi standardami DIN dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Dzięki kategorii pracy AC-3 i prądowi 40 A stycznik doskonale sprawdza się w sterowaniu silnikami oraz innymi obciążeniami indukcyjnymi w sieciach trójfazowych.

• Sterowanie silnikami elektrycznymi (pompy, wentylatory, sprężarki) w instalacjach przemysłowych i komercyjnych.
• Załączanie i wyłączanie obciążeń rezystancyjnych (grzałki, piece oporowe) w układach trójfazowych.
• Impulsowe sterowanie stycznikami większej mocy oraz przekaźnikami w systemach automatyki.
• Zastosowanie w rozdzielnicach budynkowych i szafach sterowniczych jako element wykonawczy układów PLC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy stycznik ma podświetlenie? Standardowy model nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu pracy można zastosować dedykowane moduły łączników pomocniczych lub lampki sygnalizacyjne.
• Jaki jest stopień ochrony stycznika? Stycznik przeznaczony jest do montażu w rozdzielnicy; w typowych warunkach pracy uzyskuje stopień ochrony IP20, chroniący przed dotykiem palców. Dokładna wartość zależy od zastosowanej obudowy.
• W jakiej kategorii pracy działają styki główne? Styki główne są przystosowane do kategorii użytkowania AC-3, czyli załączania i wyłączania silników indukcyjnych podczas normalnej pracy, co gwarantuje trwałość łączeniową przy obciążeniach silnikowych.
