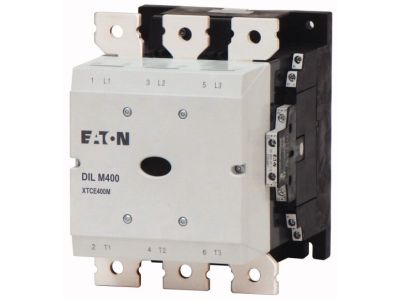

Stycznik mocy 3-bieg. 400A (AC-3) 2Z2R, DILM400/22(RA250) DILM | 208209 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM400/22(RA250) o numerze katalogowym 208209 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 400 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi o dużej mocy. Wyposażenie w konfigurację styków pomocniczych 2Z2R (2 styki zwierne i 2 styki rozwierne) zapewnia szerokie możliwości w zakresie projektowania układów sterowania i sygnalizacji.

• Elektroniczny moduł sterujący: Zastosowanie cewki szerokozakresowej AC/DC (RA250) pozwala na stabilną pracę przy różnych napięciach zasilania, minimalizując jednocześnie pobór mocy podczas rozruchu i trzymania.
• Bezpośrednie sterowanie z PLC: Seria komfortowa umożliwia bezpośrednie podłączenie do wyjść sterowników programowalnych PLC, co eliminuje konieczność stosowania dodatkowych przekaźników pośredniczących.
• Wyjątkowa trwałość: Mechaniczna żywotność urządzenia wynosi aż 7 milionów cykli łączeniowych, co gwarantuje długoletnią, bezawaryjną eksploatację w systemach o wysokiej częstotliwości pracy.
• Zintegrowana ochrona: Wbudowany układ ochronny w elektronice sterującej zabezpiecza urządzenie przed przepięciami, zwiększając niezawodność całego systemu automatyki.

Zgodność z Normami

Stycznik DILM400/22 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co czyni go produktem globalnym, gotowym do montażu na rynkach całego świata. Urządzenie spełnia wymagania normy IEC/EN 60947, co potwierdza jego parametry w zakresie aparatury niskonapięciowej. Posiada certyfikaty UL/CSA oraz CCC, umożliwiając eksport maszyn i szaf sterowniczych do Ameryki Północnej oraz Chin. Konstrukcja zapewnia bezpieczeństwo obsługi zgodnie z normą EN 50274, chroniąc personel przed przypadkowym dotknięciem części pod napięciem przy zastosowaniu odpowiednich pokryw zacisków.

Zastosowanie

Dzięki zdolności do pracy przy napięciu znamionowym izolacji dochodzącym do 1000 V, stycznik ten znajduje zastosowanie w ciężkim przemyśle, energetyce oraz systemach OZE. Idealnie sprawdza się w:

• Układach rozruchowych dużych silników indukcyjnych w kopalniach, hutach i cementowniach.
• Systemach sterowania pompami i wentylatorami o dużej wydajności.
• Centralnych układach zasilania i rozdzielnicach głównych w obiektach komercyjnych.
• Aplikacjach wymagających precyzyjnego sterowania cyfrowego bezpośrednio z poziomu systemów SCADA/PLC.

Wskazówki Montażowe

Podczas instalacji stycznika DILM400/22 należy zwrócić szczególną uwagę na stopień ochrony IP00, co wymaga montażu urządzenia w odpowiednio wentylowanej obudowie lub szafie sterowniczej. Przyłącza przewodów sterujących wyposażone są w zaciski śrubowe, które wymagają dokręcenia z odpowiednim momentem obrotowym w celu zapewnienia trwałego styku elektrycznego. Dla zwiększenia bezpieczeństwa zaleca się stosowanie dedykowanych pokryw zacisków kablowych. Urządzenie jest kompatybilne z szeroką gamą akcesoriów, takich jak boczne łączniki pomocnicze, blokady mechaniczne (do układów nawrotnych) oraz zwory punktu gwiazdowego, co pozwala na elastyczną konfigurację w zależności od potrzeb projektu.

FAQ

• Czy stycznik wymaga dodatkowego modułu przeciwprzepięciowego? Nie, urządzenie posiada wbudowany układ ochronny w elektronice sterującej, który skutecznie tłumi przepięcia na cewce.
• Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia tranzystorowego PLC? Tak, model ten należy do serii komfortowej i jest przystosowany do bezpośredniego sterowania z wyjść sterowników PLC.
• Jaki jest stopień ochrony tego urządzenia? Standardowo stycznik posiada stopień ochrony IP00. W celu ochrony przed dotykiem palcem należy zastosować opcjonalne osłony zacisków zgodne z EN 50274.
• Czy urządzenie nadaje się do pracy w sieciach 690V i wyższych? Tak, stycznik jest przystosowany do pracy w instalacjach o napięciu do 1000V.
