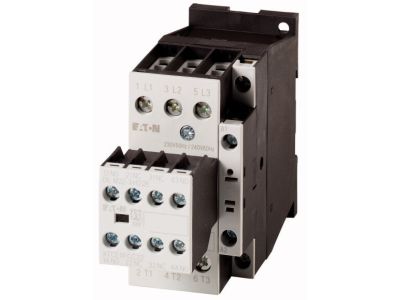

Stycznik mocy 3-bieg. 32A [AC-3] 2Z2R, DILM32-22(RDC24) DILM | 106373 Eaton

Alternatywny kod produktu: DILM32-22(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy DILM32-22(RDC24) (symbol 106373) o znamionowym prądzie roboczym AC-3 32 A przy napięciu 380–400 V. Wyposażony w dwa styki zwierne i dwa rozwierne (2Z2R), zapewnia niezawodne przełączanie silników indukcyjnych oraz innych odbiorników w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy AC-3 32 A (380–400 V): bezpieczne uruchamianie i wyłączanie silników indukcyjnych o znacznej mocy bez ryzyka przegrzania styków.
• Konfiguracja styków 2Z2R (2 zwierne, 2 rozwierne): umożliwia realizację różnorodnych układów sterowania oraz sygnalizacji stanu pracy.
• Zaciski śrubowe: pewne i trwałe połączenie przewodów o odpowiednim przekroju, odporne na wibracje.
• Kategorie użytkowe AC-1, AC-3, AC-4: wszechstronne zastosowanie – od obciążeń rezystancyjnych (piece, grzejniki) po wymagające aplikacje z silnikami (rozruch, hamowanie, cofanie).
• Odpowiedni dla silników o klasie sprawności IE3: zgodność z nowoczesnymi wymaganiami efektywności energetycznej.

Zgodność z Normami

Stycznik spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Stycznik DILM32-22(RDC24) sprawdza się w sterowaniu odbiornikami prądu przemiennego w obwodach silnikowych i rezystancyjnych. Dzięki dodatkowym stykom pomocniczym może być używany do sygnalizacji i komunikacji z układami PLC.

• Załączanie i wyłączanie silników indukcyjnych w przemyśle (kategorie AC-3/AC-4).
• Sterowanie obciążeniami rezystancyjnymi, np. piecami oporowymi czy grzejnikami (kategoria AC-1).
• Automatyka budynkowa – sterowanie wentylacją, pompami, przenośnikami.
• Układy wymagające sygnalizacji stanu dzięki wyprowadzonym stykom pomocniczym.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz zasilanie. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN). Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego obwodu. Po montażu sprawdź poprawność połączeń i działanie mechanizmu.

FAQ

• Czy stycznik nadaje się do silników o klasie sprawności IE3? Tak, producent potwierdza, że urządzenie jest odpowiednie dla silników IE3 – stosowne oznaczenie znajduje się na opakowaniu.
• Jaką konfigurację styków posiada ten model? Stycznik wyposażony jest w 2 styki zwierne (NO) i 2 styki rozwierne (NC), co oznacza zapis 2Z2R.
• Czy stycznik można montować na standardowej szynie DIN? Tak, urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych.
