Stycznik mocy 3-bieg. 300A [AC-3] 2Z2R, DILM300A/22(RA500) DILM | 139557 Eaton

Alternatywny kod produktu: DILM300A/22(RAC500)

Opis i Kluczowe Cechy

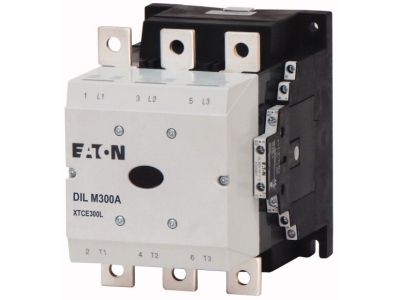

Stycznik mocy DILM300A/22 (numer katalogowy 139557) to trójbiegunowe urządzenie przeznaczone do sterowania silnikami indukcyjnymi oraz obciążeniami rezystancyjnymi. Znamionowy prąd roboczy w kategorii AC-3 przy 380-400 V wynosi 300 A, co pozwala na bezpieczną pracę w układach napędowych o znacznym obciążeniu bez ryzyka przeciążenia styków. Dzięki prądowi cieplnemu umownemu Ith wynoszącemu 490 A na wolnym powietrzu (315 A w obudowie) stycznik zapewnia duży zapas mocy w wymagających warunkach. Zestaw styków pomocniczych 2Z+2R (2 zwierne, 2 rozwierne) umożliwia elastyczne konfigurowanie układów sterowania i sygnalizacji.

• Znamionowy prąd roboczy AC-3 300 A (380-400 V): Gwarantuje niezawodny rozruch i wyłączanie silników indukcyjnych o dużej mocy, minimalizując ryzyko przegrzania styków.
• Prąd cieplny umowny Ith 490 A (na wolnym powietrzu): Duża rezerwa cieplna umożliwia pracę w podwyższonej temperaturze otoczenia bez konieczności deratingu.
• Styki pomocnicze 2Z+2R (2 NO + 2 NC): Pozwalają na realizację złożonych układów sterowania, sygnalizacji stanu łącznika oraz komunikacji z PLC bez dodatkowych przekaźników.
• Kategorie użytkowe AC-1, AC-3, AC-4: Uniwersalność zastosowań – od obciążeń rezystancyjnych (piece, grzałki) po ciężkie rozruchy i hamowanie silników.
• Podłączenie śrubowe: Pewny i trwały montaż przewodów o odpowiednim przekroju, odporny na wibracje w warunkach przemysłowych.

Zgodność z Normami

Stycznik DILM300A/22 został zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardów DIN. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik mocy DILM300A/22 znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna łączność w obwodach silnikowych oraz obciążeniach rezystancyjnych.

• Sterowanie silnikami indukcyjnymi AC w kategorii AC-3 (rozruch, wyłączanie w trakcie pracy) – np. napędy przenośników, pomp, wentylatorów.
• Praca w kategorii AC-4 (rozruch, podłączanie, cofanie, prąd spowolnień) – dla silników z częstymi cyklami rozruchów i hamowania.
• Załączanie obciążeń nieindukcyjnych (AC-1) – piece oporowe, grzałki, oświetlenie LED dużych mocy.
• Układy automatyki budynkowej i przemysłowej, w których styki pomocnicze 2Z+2R służą do sygnalizacji stanu lub sterowania przekaźnikami pośrednimi.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub bezpośrednio do podłoża za pomocą śrub. Przekrój przewodów należy dobrać do prądu roboczego oraz kategorii użytkowej zgodnie z dokumentacją producenta. Momenty dokręcania połączeń śrubowych muszą być zgodne z zaleceniami technicznymi, aby zapewnić niską rezystancję styków i uniknąć przegrzewania.

FAQ

• Jaki jest prąd cieplny umowny Ith tego stycznika? Na wolnym powietrzu wynosi 490 A, natomiast w obudowie 315 A. Wartości te określają maksymalny prąd, jaki aparat może przewodzić w sposób ciągły bez przekroczenia dopuszczalnej temperatury.
• Ile styków pomocniczych posiada stycznik DILM300A/22 i jakie są ich typy? Stycznik wyposażony jest w 4 styki pomocnicze: 2 zwierne (NO) i 2 rozwierne (NC), oznaczone jako 2Z2R. Umożliwia to realizację układów sygnalizacji, blokad oraz sterowania.
• W jakich kategoriach użytkowych może pracować ten stycznik? Przeznaczony jest do kategorii AC-1 (obciążenia nieindukcyjne, np. piece oporowe), AC-3 (standardowe silniki indukcyjne – rozruch i wyłączanie w czasie pracy) oraz AC-4 (silniki wymagające częstego rozruchu, podłączania, cofania i prądu spowolnień).
