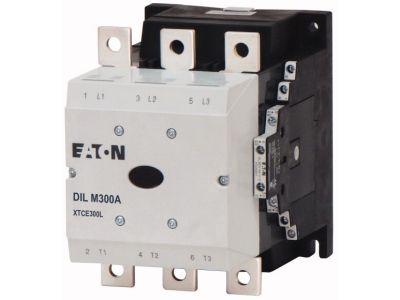

Stycznik mocy 3-bieg. 300A [AC-3] 2Z2R, DILM300A/22(RA250) DILM | 139556 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM300A/22(RA250) to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 300 A w kategorii użytkowej AC-3, co pozwala na efektywne sterowanie silnikami o dużej mocy. Wyposażony w trzy bieguny główne oraz zintegrowany układ styków pomocniczych w konfiguracji 2Z2R (2 styki zwierne i 2 styki rozwierne), zapewnia szerokie możliwości w zakresie projektowania układów sterowania i sygnalizacji.

• Elektroniczny moduł sterujący: Dzięki zastosowaniu cewki szerokozakresowej AC/DC (RA250), stycznik może być zasilany z różnych źródeł napięcia, co redukuje konieczność posiadania wielu wariantów urządzeń w magazynie.
• Bezpośrednia współpraca z PLC: Seria komfortowa umożliwia bezpośrednie sterowanie stycznikiem z wyjść sterowników programowalnych PLC, co eliminuje potrzebę stosowania dodatkowych przekaźników pośredniczących.
• Efektywność energetyczna: Elektroniczne sterowanie minimalizuje moc potrzebną do rozruchu oraz podtrzymania stycznika, co przekłada się na mniejsze straty ciepła w szafie sterowniczej.
• Trwałość mechaniczna: Konstrukcja przewidziana na 10 milionów cykli łączenia gwarantuje wieloletnią, bezawaryjną pracę nawet przy wysokiej częstotliwości załączeń.
• Bezpieczeństwo: Wbudowany układ ochronny w elektronice sterującej zabezpiecza urządzenie przed przepięciami, a stopień ochrony IP00 z możliwością rozbudowy o pokrywy zacisków zapewnia zgodność z normami bezpieczeństwa pracy.

Zgodność z Normami

Stycznik DILM300A/22(RA250) został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go produktem globalnym. Spełnia wymagania normy IEC/EN60947, która definiuje parametry aparatury niskonapięciowej. Urządzenie posiada certyfikację UL/CSA oraz CCC, co umożliwia jego legalny montaż i eksploatację na rynkach Ameryki Północnej oraz Azji. Dodatkowo, konstrukcja uwzględnia wytyczne normy EN50274 w zakresie zabezpieczenia przed dotknięciem palcem lub grzbietem dłoni przy zastosowaniu odpowiednich pokryw zacisków.

Zastosowanie

Dzięki swojej wytrzymałości i zaawansowanej elektronice, stycznik ten znajduje zastosowanie w kluczowych gałęziach przemysłu:

• Ciężki przemysł maszynowy: Sterowanie napędami o dużej mocy, pompami oraz wentylatorami w systemach HVAC.
• Automatyka procesowa: Integracja z systemami sterowania opartymi na PLC w liniach produkcyjnych i montażowych.
• Infrastruktura energetyczna: Możliwość pracy w układach o napięciu znamionowym izolacji do 1000V pozwala na stosowanie w wymagających sieciach rozdzielczych.
• Układy nawrotne i rozruchowe: Dzięki dostępnym akcesoriom, takim jak blokady mechaniczne czy zwory punktu gwiazdowego, idealnie nadaje się do budowy układów gwiazda-trójkąt.

Wskazówki Montażowe

Podczas instalacji stycznika DILM300A/22(RA250) należy zwrócić szczególną uwagę na parametry przyłączeniowe. Przewody sterujące powinny być montowane za pomocą zacisków śrubowych, co gwarantuje trwałość połączenia nawet w warunkach występowania wibracji. Ze względu na stopień ochrony IP00, urządzenie musi być montowane wewnątrz obudów lub szaf sterowniczych o odpowiednim stopniu szczelności. Zaleca się stosowanie dedykowanych pokryw zacisków w celu zapewnienia pełnej ochrony przed dotykiem części czynnych. Przy montażu akcesoriów, takich jak boczne łączniki pomocnicze czy blokady mechaniczne, należy postępować zgodnie z instrukcją producenta, aby nie naruszyć mechanizmu głównego.

FAQ

• Czy ten stycznik wymaga dodatkowego przekaźnika do sterowania z PLC? Nie, model ten należy do serii komfortowej i jest przystosowany do bezpośredniego sterowania z wyjść PLC.
• Jakie jest napięcie sterowania dla cewki RA250? Jest to cewka szerokozakresowa AC/DC, pracująca zazwyczaj w zakresie od 110V do 250V (dokładny zakres wg specyfikacji RA250).
• Czy urządzenie można stosować w instalacjach 1000V? Tak, stycznik jest przystosowany do pracy w układach o napięciu do 1000V.
• Jakie akcesoria można dokupić do tego modelu? Dostępne są m.in. blokady mechaniczne, dodatkowe styki pomocnicze, bloki zacisków kablowych oraz przekaźniki przeciążeniowe.
