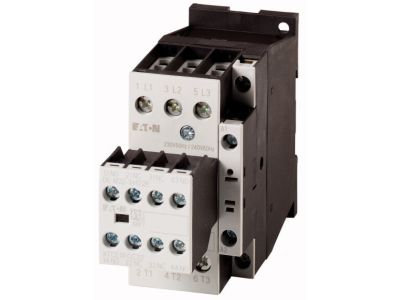

Stycznik mocy 3-bieg. 25A [AC-3] 2Z2R, DILM25-22(RDC24) DILM | 106372 Eaton

Alternatywny kod produktu: DILM25-22(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy Eaton DILM25-22(RDC24) to trójbiegunowe urządzenie przeznaczone do sterowania odbiornikami o znacznym obciążeniu, oferujące prąd znamionowy 25 A w kategorii AC-3. Wyposażony w dwa styki zwierne i dwa rozwierne (2Z2R) oraz cewkę napięcia stałego 24 V DC z wbudowanym układem ochronnym. Dzięki podwójnym zaciskom skrzynkowym umożliwia niezawodne okablowanie przewodów o różnych przekrojach, a czołowe przyłącza przyspieszają podłączanie. Unifikacja wymiarów styczników AC i DC pozwala na stosowanie tych samych akcesoriów, co upraszcza projektowanie rozdzielnic.

• Prąd znamionowy 25 A (AC-3): bezpieczna praca w obwodach silnikowych i odbiornikach indukcyjnych, bez ryzyka przegrzania styków.
• Konfiguracja styków 2Z2R (2 zwierne + 2 rozwierne): elastyczne sterowanie – dwa niezależne obwody pomocnicze do sygnalizacji, blokad lub sprzężeń zwrotnych.
• Podwójne zaciski skrzynkowe: niezawodne okablowanie przewodów o różnych przekrojach, eliminujące ryzyko poluzowania połączeń.
• Cewka DC 24 V z wbudowanym układem ochronnym: minimalne straty mocy i ochrona przed przepięciami, wydłużająca żywotność stycznika.
• Unifikacja wymiarów styczników AC i DC: wspólne akcesoria (moduły łączników pomocniczych, blokady mechaniczne, przekaźniki czasowe, zwory punktu gwiazdowego itp.) – mniej części zamiennych w magazynie.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. W opcji z założoną pokrywą ochronną uzyskuje stopień ochrony IP2X. Producent gwarantuje zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Dzięki dużej obciążalności i uniwersalnej konfiguracji styków stycznik Eaton DILM25-22(RDC24) sprawdza się w różnych układach sterowania i automatyki przemysłowej.

• Sterowanie trójfazowymi silnikami asynchronicznymi w kategorii AC-3 (np. pompy, wentylatory, sprężarki).
• Włączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w instalacjach przemysłowych i budynkowych.
• Wykorzystanie styków pomocniczych do przesyłania sygnałów do układów PLC, przekaźników lub styczników nadrzędnych.
• Montaż w rozdzielnicach sterowniczych oraz jako element układów automatyki budynkowej (np. sterowanie oświetleniem, klimatyzacją).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed podłączeniem należy dobrać przekrój przewodów do prądu znamionowego oraz moment dokręcania zacisków zgodnie z dokumentacją producenta. Dla zapewnienia odpowiedniej ochrony przed przypadkowym dotykiem zaleca się zastosowanie dedykowanej pokrywy ochronnej IP2X.

FAQ

• Jakie jest napięcie cewki stycznika? Cewka stycznika DILM25-22(RDC24) zasilana jest napięciem stałym 24 V DC i posiada wbudowany układ ochronny minimalizujący straty mocy.
• Ile styków pomocniczych posiada stycznik? Stycznik wyposażony jest w łącznie 4 styki pomocnicze: 2 zwierne i 2 rozwierne (oznaczenie 2Z2R), co pozwala na elastyczne sterowanie i sygnalizację.
• Czy stycznik można montować na szynie DIN? Tak, stycznik montowany jest na standardowej szynie TH35 (DIN) – pasuje do typowych rozdzielnic i szaf sterowniczych. Stopień ochrony IP2X uzyskuje się po założeniu odpowiedniej pokrywy.
