Stycznik mocy 3-bieg. 25A [AC-3] 2Z1R, DILM25-21(RDC24) | 277210 Eaton

Alternatywny kod produktu: DILM25-21(RDC24)

Opis i Kluczowe Cechy

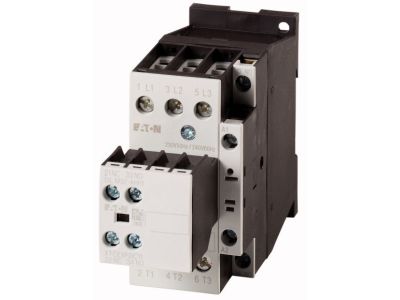

Stycznik mocy DILM25-21(RDC24) (symbol 277210) to trójbiegunowy stycznik przeznaczony do łączenia i rozłączania obwodów silnikowych oraz innych odbiorników trójfazowych. Urządzenie oferuje prąd łączeniowy 25 A w kategorii AC-3, co zapewnia niezawodną pracę w układach o znacznym obciążeniu indukcyjnym. Wyposażono je w zestaw styków pomocniczych 2 zwierne (Z) i 1 rozwierny (R) oraz cewkę sterującą na napięcie stałe 24 V z wbudowanym układem ochronnym. Dzięki podwójnym zaciskom skrzynkowym i czołowym przyłączom okablowanie jest szybkie i pewne.

• Prąd łączeniowy 25 A (AC-3): Gwarantuje bezpieczne przełączanie silników i obciążeń indukcyjnych bez ryzyka przegrzania styków.
• Styki pomocnicze 2Z1R (2NO + 1NC): Umożliwiają realizację sygnalizacji, blokad i sterowania wewnątrz układu bez konieczności stosowania dodatkowych modułów.
• Cewka sterująca DC 24 V z wbudowanym układem ochronnym: Zapewnia niską stratę mocy i odporność na przepięcia, co wydłuża żywotność stycznika.
• Podwójny zacisk skrzynkowy: Umożliwia pewne podłączanie przewodów o różnych przekrojach oraz szybki montaż dzięki czołowym przyłączom.
• Uniwersalne wymiary dla cewek AC i DC: Pozwalają na stosowanie tych samych akcesoriów (moduły pomocnicze, blokady mechaniczne, przekaźniki czasowe itp.) niezależnie od rodzaju napięcia sterowania.

Zgodność z Normami

Stycznik DILM25-21(RDC24) został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego parametry techniczne odpowiadają standardom branżowym dla aparatury łączeniowej niskiego napięcia. Gwarantuje to bezpieczną i pewną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik mocy DILM25-21 znajduje zastosowanie w układach sterowania silnikami oraz innych odbiornikach trójfazowych wymagających załączania i wyłączania pod obciążeniem. Doskonale sprawdza się w rozdzielnicach, szafach sterowniczych i automatyce budynkowej.

• Sterowanie trójfazowymi silnikami indukcyjnymi (kategoria AC-3).
• Załączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych o prądzie do 25 A.
• Impulsowe sterowanie styczników, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja stanów pracy i realizacja blokad dzięki stykom pomocniczym 2Z1R.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z prądem obciążenia i wymaganiami instalacji. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów podano w dokumentacji technicznej producenta.

FAQ

• Czy stycznik ma podświetlenie / wbudowany LED? Nie, stycznik DILM25-21(RDC24) nie zawiera podświetlenia. Stan pracy można sygnalizować za pomocą styków pomocniczych i zewnętrznych elementów sygnalizacyjnych.
• Jaki stopień ochrony ma to urządzenie? W standardowej konfiguracji aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotknięciem palcem). W przypadku stosowania pokrywy ochronnej IP2X (dostępna jako akcesorium) można zwiększyć ochronę przed przypadkowym kontaktem.
• Do jakiej kategorii pracy zalicza się stycznik? Stycznik przeznaczony jest głównie do kategorii użytkowania AC-3 (silniki klatkowe). Parametry dla innych kategorii (AC-1, AC-4) należy sprawdzić w karcie katalogowej producenta.
