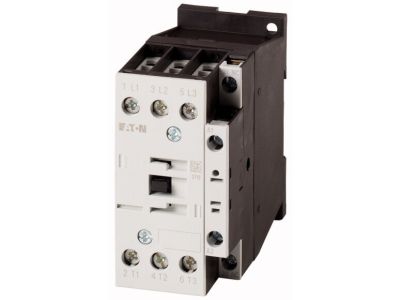

Stycznik mocy 3-bieg. 25A [AC-3] 0Z1R, DILM25-01(400V50HZ,440V60HZ) DILM | 277166 Eaton

Alternatywny kod produktu: DILM25-01(400V50HZ,440V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy DILM25-01 (nr katalogowy 277166) o prądzie znamionowym AC-3 25 A przy 380-400 V, przeznaczony do załączania i wyłączania silników indukcyjnych, w tym silników o wysokiej sprawności IE3. Wyposażony w zaciski śrubowe, zapewnia pewne i trwałe połączenia przewodów.

• Prąd znamionowy AC-3 25 A (380-400 V): Umożliwia bezpieczne sterowanie silnikami o odpowiedniej mocy bez ryzyka przeciążenia styków.
• Kategoria użytkowa AC-3 i AC-4: Gwarantuje niezawodne załączanie i wyłączanie standardowych silników indukcyjnych oraz pracę w trudniejszych warunkach (rozruch, cofanie, hamowanie).
• 3 bieguny (3-biegunowy): Przeznaczony do trójfazowych obwodów silnikowych, zapewnia kompletną separację faz.
• Zaciski śrubowe: Ułatwiają pewne i trwałe połączenie przewodów, zgodne z typowymi praktykami instalacyjnymi.
• Przystosowany do silników klasy IE3: Oznaczony logo IE3 na opakowaniu, potwierdza kompatybilność z silnikami o podwyższonej sprawności energetycznej.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych i europejskich dla styczników mocy oraz posiada certyfikat CE. Zgodność z silnikami klasy IE3 potwierdzona odpowiednim oznaczeniem na opakowaniu.

Zastosowanie

Stycznik DILM25-01 znajduje zastosowanie w szerokim zakresie instalacji przemysłowych i automatyki budynkowej, gdzie wymagane jest niezawodne przełączanie obciążeń silnikowych i nieindukcyjnych.

• Sterowanie trójfazowymi silnikami indukcyjnymi (pompy, wentylatory, sprężarki) w kategorii AC-3.
• Praca w aplikacjach wymagających częstego rozruchu i zatrzymania (kategoria AC-4).
• Załączanie i wyłączanie obciążeń nieindukcyjnych (AC-1), np. grzałek oporowych.
• Instalacje automatyki budynkowej i przemysłowej, gdzie wymagana jest niezawodna łączność obwodów silnikowych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Należy go zamontować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie. Momenty dokręcania zacisków oraz przekroje przewodów dobrać do wartości znamionowych prądu zgodnie z instrukcją.

FAQ

• Jakie jest napięcie cewki stycznika? Cewka przystosowana do napięcia 400 V 50 Hz / 440 V 60 Hz.
• Czy stycznik nadaje się do sterowania silnikami IE3? Tak, produkt jest oznaczony logo IE3, co potwierdza jego kompatybilność z silnikami o wysokiej sprawności.
• Jaki jest prąd znamionowy w kategorii AC-3? Prąd znamionowy AC-3 wynosi 25 A przy napięciu 380-400 V.
