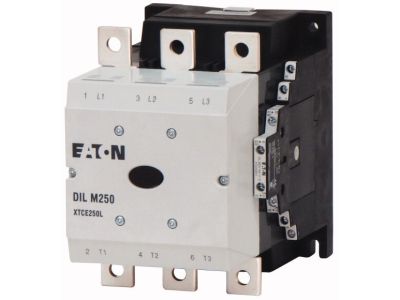

Stycznik mocy 3-bieg. 250A [AC-3] 2Z2R, DILM250/22(RA500) DILM | 208202 Eaton

Alternatywny kod produktu: DILM250/22(RAC500)

Opis i Kluczowe Cechy

Stycznik mocy DILM250/22(RA500) (symbol 208202) to trójbiegunowy stycznik przystosowany do pracy w kategoriach użytkowych AC-3 i AC-4, o znamionowym prądzie roboczym AC-3 wynoszącym 250 A przy napięciu 380–400 V. Wyposażono go we wbudowane styki pomocnicze 2Z+2R (2 zwierne, 2 rozwierne), a podłączenie śrubowe zapewnia pewne i trwałe połączenie przewodów. Prąd cieplny umowny na wolnym powietrzu Ith = 430 A, w obudowie Ith = 300 A, co gwarantuje wysoką obciążalność w różnych warunkach montażu.

• Prąd znamionowy AC-3 250 A (380–400 V): Umożliwia bezpieczne sterowanie silników indukcyjnych o dużym prądzie rozruchowym oraz wyłączanie podczas pracy.
• Kategorie użytkowe AC-3 i AC-4: Przeznaczony do standardowego rozruchu i wyłączania silników (AC-3) oraz do zaawansowanych manewrów, takich jak podłączanie, cofanie i przeciążenie (AC-4).
• Wbudowane styki pomocnicze 2Z+2R: Pozwalają na sygnalizację stanu załączenia oraz integrację z układami sterowania bez konieczności dokupowania dodatkowych modułów.
• Prąd cieplny umowny Ith = 430 A (na wolnym powietrzu), 300 A (w obudowie): Wysoka rezerwa mocy w aplikacjach o znacznym obciążeniu ciągłym, np. piece oporowe lub obciążenia nieindukcyjne.
• Podłączenie śrubowe: Zapewnia solidne i pewne połączenie przewodów, łatwe w montażu i konserwacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Został zaprojektowany zgodnie z wytycznymi standardów DIN dotyczących aparatury łączeniowej niskiego napięcia, co gwarantuje niezawodność w warunkach przemysłowych i komercyjnych.

Zastosowanie

Stycznik DILM250/22(RA500) dedykowany jest do sterowania silnikami indukcyjnymi dużych mocy, a także do łączenia obciążeń nieindukcyjnych i rezystancyjnych. Sprawdza się w rozdzielnicach przemysłowych, centrach sterowania silnikami (MCC) oraz w automatyce budynkowej.

• Sterowanie silników indukcyjnych kategorii AC-3 i AC-4 (rozruch, wyłączanie, rewersja, przeciążenie).
• Załączanie i wyłączanie obciążeń rezystancyjnych, np. pieców oporowych (kategoria AC-1).
• Praca w układach automatyki przemysłowej jako główny stycznik mocy z sygnalizacją stanu poprzez styki pomocnicze.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych oraz halach produkcyjnych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP (do 1 kV). Urządzenie montować na szynie TH35 (DIN) lub na płycie montażowej zgodnie z zaleceniami producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać do wartości prądu znamionowego. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją techniczną producenta. Zapewnić odpowiednią wentylację w szafie sterowniczej ze względu na wydzielane ciepło.

FAQ

• Czy stycznik posiada wbudowane podświetlenie? Nie, w standardowym wykonaniu stycznik DILM250/22(RA500) nie jest wyposażony w podświetlenie. Do sygnalizacji stanu zaleca się wykorzystanie wbudowanych styków pomocniczych 2Z+2R.
• Jaki jest stopień ochrony stycznika? Producent nie podaje w dokumentacji stopnia ochrony. W typowych zastosowaniach w rozdzielnicy zapewniany jest stopień IP20 poprzez obudowę rozdzielnicy, jednak sam stycznik wymaga zabudowy w szafie sterowniczej.
• W jakich kategoriach użytkowych może pracować ten stycznik? Stycznik przeznaczony jest do kategorii AC-1 (obciążenia nieindukcyjne, piece oporowe), AC-3 (standardowe silniki indukcyjne – rozruch, wyłączanie w trakcie pracy) oraz AC-4 (standardowe silniki indukcyjne – rozruch, podłączanie, cofanie, przeciążenie).
