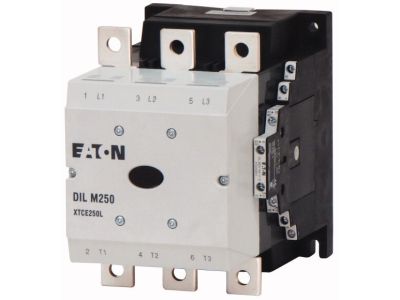

Stycznik mocy 3-bieg. 250A [AC-3] 2Z2R, DILM250/22(RA250) DILM | 208201 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM250/22(RA250) o numerze katalogowym 208201 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 250A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi o dużej mocy. Dzięki zastosowaniu elektronicznie sterowanej cewki szerokozakresowej AC/DC, stycznik gwarantuje stabilną pracę przy wahaniach napięcia zasilającego oraz minimalny pobór mocy podczas rozruchu i podtrzymania, co bezpośrednio przekłada się na energooszczędność całego układu sterowania.

• Sterowanie bezpośrednie z PLC: Seria komfortowa umożliwia bezpośrednie podłączenie do wyjść sterowników programowalnych, eliminując konieczność stosowania dodatkowych przekaźników pośredniczących.
• Trwałość mechaniczna: Konstrukcja przewidziana na 10 milionów cykli łączeniowych zapewnia wieloletnią, bezawaryjną eksploatację w cyklach pracy ciągłej.
• Konfiguracja styków: Wyposażony w zintegrowane styki pomocnicze 2Z (zwierne) oraz 2R (rozwierne) z funkcją wymuszonego przewodzenia, co jest kluczowe dla systemów bezpieczeństwa.
• Ochrona elektroniki: Wbudowany układ ochronny w elektronice sterującej zabezpiecza urządzenie przed przepięciami i zakłóceniami elektromagnetycznymi.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co czyni go rozwiązaniem globalnym. Stycznik jest zgodny z normą IEC/EN60947, określającą wymagania dla aparatury niskonapięciowej. Posiada certyfikaty dopuszczające na rynki światowe, w tym UL/CSA (Ameryka Północna) oraz CCC (Chiny). Bezpieczne odłączanie izolacyjne jest realizowane zgodnie z normą EN 61140, a ochrona przed dotykiem bezpośrednim (przy zastosowaniu odpowiednich pokryw) odpowiada wytycznym EN50274. Urządzenie jest przystosowane do pracy w układach o napięciu znamionowym izolacji dochodzącym do 1000V.

Zastosowanie

Stycznik DILM250/22 znajduje szerokie zastosowanie w ciężkim przemyśle oraz infrastrukturze technicznej. Jest idealnym wyborem do:

• Układów rozruchowych dużych silników indukcyjnych w przemyśle maszynowym.
• Systemów wentylacji i klimatyzacji o dużej wydajności w obiektach komercyjnych.
• Przepompowni i systemów gospodarki wodno-ściekowej.
• Zaawansowanych układów automatyki procesowej wymagających integracji z systemami nadrzędnymi PLC.
• Rozdzielnic głównych, gdzie wymagana jest wysoka zdolność łączeniowa i niezawodność przy napięciach do 1000V.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Stycznik przeznaczony jest do montażu śrubowego na płycie montażowej, co zapewnia stabilność mechaniczną przy dużych obciążeniach. Przyłącza torów głównych wymagają zastosowania odpowiednich końcówek kablowych lub bloków zaciskowych, natomiast obwody sterujące wyposażone są w wygodne zaciski śrubowe. Należy zwrócić uwagę na stopień ochrony IP00 – w celu zapewnienia bezpieczeństwa obsługi i ochrony przed dotykiem, zaleca się stosowanie dedykowanych pokryw zacisków. System modułowy EATON pozwala na łatwą rozbudowę o akcesoria takie jak blokady mechaniczne, boczne łączniki pomocnicze czy przekaźniki przeciążeniowe.

FAQ

• Czy ten stycznik może być sterowany bezpośrednio z wyjścia tranzystorowego PLC? Tak, model ten należy do serii komfortowej i jest przystosowany do bezpośredniego sterowania z wyjść sterowników PLC bez dodatkowych elementów separujących.
• Jakie jest napięcie sterowania dla cewki RA250? Cewka typu RA250 jest cewką szerokozakresową obsługującą zarówno napięcie przemienne (AC), jak i stałe (DC) w szerokim zakresie tolerancji, co zwiększa odporność na spadki napięcia.
• Czy urządzenie posiada wbudowane styki pomocnicze? Tak, stycznik posiada fabrycznie zamontowane styki 2Z (NO) i 2R (NC) z mechanizmem wymuszonego przewodzenia.
• Jaki jest stopień ochrony tego urządzenia? Standardowo stycznik posiada stopień ochrony IP00, co oznacza konieczność montażu w obudowie lub szafie sterowniczej z zastosowaniem osłon zacisków.
