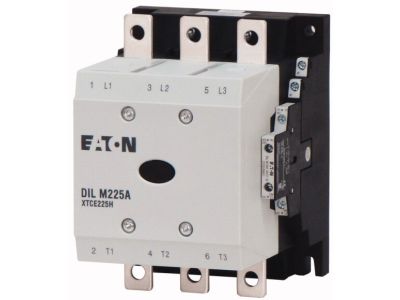

Stycznik mocy 3-bieg 225A [AC-3] 2Z2R, DILM225A/22(RAC240) | 139547 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM225A/22(RAC240) o numerze katalogowym 139547 to zaawansowane rozwiązanie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 225A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o dużej mocy. Wyposażenie w elektronicznie obsługiwany układ napędowy gwarantuje minimalną moc potrzebną do rozruchu i podtrzymania, co przekłada się na znaczną oszczędność energii oraz redukcję emisji ciepła wewnątrz szafy sterowniczej.

• Konfiguracja styków: Urządzenie posiada wbudowane styki pomocnicze w układzie 2Z (zwierne) oraz 2R (rozwierne), co umożliwia realizację skomplikowanych układów logicznych i sygnalizacyjnych bez konieczności montażu dodatkowych modułów.
• Trwałość mechaniczna: Konstrukcja przewidziana na 10 milionów cykli łączeniowych zapewnia wieloletnią, bezawaryjną eksploatację nawet przy wysokiej częstotliwości pracy.
• Zabezpieczenia: Zintegrowany w elektronice sterującej układ ochronny eliminuje przepięcia łączeniowe, chroniąc czułe komponenty automatyki.
• Napięcie izolacji: Stycznik jest przystosowany do pracy w sieciach o napięciu znamionowym do 1000V, co czyni go rozwiązaniem uniwersalnym dla ciężkiego przemysłu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty międzynarodowe. Jest to urządzenie dopuszczone na wszystkie rynki światowe, w tym rynki północnoamerykańskie dzięki certyfikacji UL oraz CSA, a także rynek chiński z oznaczeniem CCC. Pod względem bezpieczeństwa obsługi, stycznik zapewnia ochronę przed dotknięciem palcem lub grzbietem dłoni zgodnie z normą EN50274 (przy zastosowaniu odpowiednich pokryw zacisków). Stopień ochrony IP00 wskazuje na konieczność montażu w obudowach lub szafach rozdzielczych zapewniających odpowiednią osłonę przed czynnikami zewnętrznymi.

Zastosowanie

Stycznik DILM225A/22 znajduje szerokie zastosowanie w sektorach wymagających niezawodnego załączania dużych obciążeń indukcyjnych i rezystancyjnych. Idealnie sprawdza się w:

• Układach napędowych o dużej mocy (pompy, wentylatory, kompresory).
• Systemach centralnego sterowania oświetleniem i ogrzewaniem przemysłowym.
• Rozdzielnicach głównych w zakładach produkcyjnych.
• Aplikacjach wymagających współpracy z systemami PLC dzięki niskiemu poborowi mocy przez cewkę elektroniczną.

Wskazówki Montażowe

Podczas instalacji stycznika należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków śrubowych przewodów sterujących, co zapobiega powstawaniu rezystancji zestykowej. Ze względu na stopień ochrony IP00, zaleca się stosowanie dedykowanych pokryw zacisków w celu zwiększenia bezpieczeństwa personelu. Urządzenie oferuje szerokie możliwości rozbudowy poprzez akcesoria takie jak: boczne łączniki pomocnicze, blokady mechaniczne (niezbędne w układach nawrotnych), łączniki równoległe oraz zwory punktu gwiazdowego dla rozruchów gwiazda-trójkąt. Przy podłączaniu kabli o dużych przekrojach zaleca się stosowanie dedykowanych bloków zaciskowych dostępnych w ofercie akcesoriów EATON.

FAQ

• Czy stycznik posiada wbudowany układ przeciwprzepięciowy? Tak, elektroniczny układ napędowy posiada zintegrowane zabezpieczenie, które chroni cewkę i układ sterowania przed pikami napięciowymi.
• Jakie jest napięcie sterujące dla modelu RAC240? Model ten jest przystosowany do szerokiego zakresu napięcia sterującego AC, typowo obejmującego zakres 190-240V 50/60Hz.
• Czy mogę zamontować dodatkowe styki pomocnicze? Tak, konstrukcja pozwala na montaż bocznych łączników pomocniczych w celu rozbudowy sygnałów zwrotnych do systemu nadzorczego.
