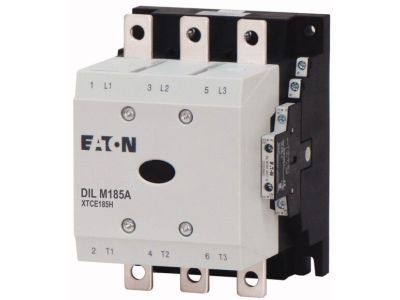

Stycznik mocy 3-bieg. 185A [AC3] 90kW/400V, DILM185A/22(RDC240) DILM | 139543 Eaton

Alternatywny kod produktu: DILM185A/22(RDC240)

Opis i Kluczowe Cechy

Stycznik mocy DILM185A/22 (symbol 139543) to trójbiegunowe urządzenie przeznaczone do sterowania silnikami indukcyjnymi oraz obciążeniami rezystancyjnymi. Dzięki prądowi znamionowemu AC-3 wynoszącemu 185 A i mocy 90 kW przy napięciu 400 V zapewnia bezpieczną i niezawodną pracę w wymagających aplikacjach przemysłowych. Wyposażony w 2 styki normalnie otwarte i 2 normalnie zamknięte, oferuje elastyczność w układach sterowania i sygnalizacji.

• Prąd znamionowy AC-3 185 A (400 V): Gwarantuje stabilną pracę przy rozruchu i wyłączaniu silników indukcyjnych o znacznej mocy bez ryzyka przegrzania styków.
• Moc silnika 90 kW (400 V) w kategorii AC-3: Umożliwia bezpośrednie sterowanie dużymi napędami przemysłowymi, np. pompami, sprężarkami czy wentylatorami.
• Dodatkowe styki pomocnicze 2NO + 2NC: Pozwalają na przekazywanie informacji o stanie stycznika do układów PLC lub sygnalizację bez konieczności stosowania oddzielnych modułów.
• Zintegrowany układ przeciwzakłóceniowy: Eliminuje przepięcia łączeniowe, chroniąc wrażliwe elementy sterownicze i wydłużając żywotność stycznika.
• Wersja przystosowana do pracy DC: Rozszerza zakres zastosowań o obwody prądu stałego, gdzie wymagane jest łączenie obciążeń przy napięciu stałym.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi dla aparatury łączeniowej, co zapewnia bezpieczeństwo i niezawodność w warunkach przemysłowych.

Zastosowanie

Stycznik DILM185A/22 znajduje zastosowanie w układach sterowania silnikami oraz w obwodach rozdzielczych prądu przemiennego i stałego. Dzięki wysokim parametrom prądowym sprawdza się w ciężkich warunkach eksploatacyjnych.

• Sterowanie silnikami trójfazowymi o mocy do 90 kW (400 V) – rozruch bezpośredni, wyłączanie podczas pracy.
• Układy sterowania pomp, sprężarek, wentylatorów, przenośników oraz innych maszyn przemysłowych.
• Praca w kategorii AC-4 dla aplikacji rewersyjnych, przeciwpoślizgowych i impulsowych (np. dźwigi, suwnice).
• Obwody prądu stałego (DC) – łączenie obciążeń rezystancyjnych i indukcyjnych przy napięciu stałym.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuje się za pomocą połączeń śrubowych na płycie montażowej lub szynie DIN (TH35) – zgodnie z zaleceniami producenta. Przekrój przewodów należy dobrać do prądu znamionowego. Momenty dokręcania śrub zacisków muszą być zgodne z dokumentacją techniczną dołączoną do produktu.

FAQ

• Czy stycznik posiada wbudowane podświetlenie? Nie, stycznik nie ma wbudowanego podświetlenia. Zintegrowany układ przeciwzakłóceniowy chroni jednak przed przepięciami, zwiększając trwałość elementów sterujących.
• Jaki jest stopień ochrony stycznika? W danych producenta nie podano konkretnego stopnia ochrony. W typowych warunkach pracy (rozdzielnica) przyjmuje się co najmniej IP20. Szczegółowe informacje znajdują się w karcie katalogowej.
• Czy stycznik nadaje się do pracy przy napięciu stałym (DC)? Tak, według specyfikacji technicznej stycznik jest przystosowany do pracy w obwodach prądu stałego. Należy jednak sprawdzić dopuszczalne napięcie i prąd DC w dokumentacji technicznej.
