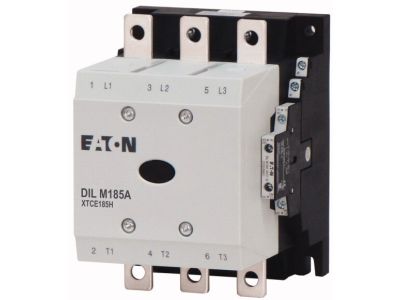

Stycznik mocy 3-bieg. 185A [AC-3] 2Z2R, DILM185A/22(RAC440) DILM | 139538 Eaton

Alternatywny kod produktu: DILM185A/22(RAC440)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy DILM185A/22(RAC440) przeznaczony do załączania i wyłączania silników indukcyjnych. Oferuje prąd znamionowy 185 A w kategorii AC-3, co przekłada się na niezawodną pracę w obwodach silnikowych o dużym obciążeniu. Wyposażony w 2 styki zwierne i 2 rozwierne (2Z2R), umożliwia elastyczne sterowanie i sygnalizację. Napięcie pracy do 1000 V zapewnia wszechstronność zastosowań.

• Prąd znamionowy 185 A (kategoria AC-3): Gwarantuje bezpieczne i niezawodne przełączanie silników o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Układ styków pomocniczych 2Z2R: Dwa styki zwierne i dwa rozwierne pozwalają na realizację złożonych układów sterowania oraz sygnalizacji stanu pracy.
• Napięcie pracy do 1000 V: Umożliwia stosowanie w instalacjach o podwyższonym napięciu, zwiększając uniwersalność urządzenia.
• Trwałość mechaniczna 10 mln cykli: Długa żywotność bez konieczności wymiany, co obniża koszty eksploatacji i przestoje.
• Elektroniczny układ napędowy z wbudowaną ochroną: Minimalna moc rozruchu i zatrzymania oraz wbudowane zabezpieczenie elektroniki sterującej podnoszą niezawodność całego systemu.

Zgodność z Normami

Stycznik posiada certyfikaty UL/CSA oraz CCC, potwierdzające zgodność z wymaganiami rynków amerykańskiego, kanadyjskiego i chińskiego. Pokrywa zacisków wykonana jest zgodnie z normą EN50274, zapewniając ochronę przed przypadkowym dotknięciem części pod napięciem.

Zastosowanie

Stycznik DILM185A/22(RAC440) sprawdza się w aplikacjach wymagających niezawodnego przełączania silników indukcyjnych oraz innych odbiorników o charakterze rezystancyjno-indukcyjnym. Jego parametry i konfiguracja styków pomocniczych czynią go uniwersalnym elementem w układach automatyki przemysłowej.

• Sterowanie silnikami pomp, wentylatorów, kompresorów i przenośników.
• Łączenie obwodów w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Realizacja sekwencji załączania i zabezpieczeń w układach automatyki budynkowej i procesowej.
• Współpraca z przekaźnikami ochronnymi silników oraz systemami PLC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 185 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków oraz sposób montażu (szyna DIN TH35 lub płyta montażowa) należy stosować według dokumentacji technicznej producenta.

FAQ

• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP00, co oznacza konieczność montażu w obudowie rozdzielnicy gwarantującej ochronę przed dotykiem i pyłem.
• Czy stycznik ma wbudowane styki pomocnicze? Tak, stycznik wyposażony jest w 2 styki zwierne (2Z) i 2 rozwierne (2R), łącznie cztery styki pomocnicze.
• Jaka jest trwałość mechaniczna stycznika? Deklarowana trwałość mechaniczna wynosi 10 milionów cykli łączenia, co zapewnia długą żywotność bez konieczności serwisu.
