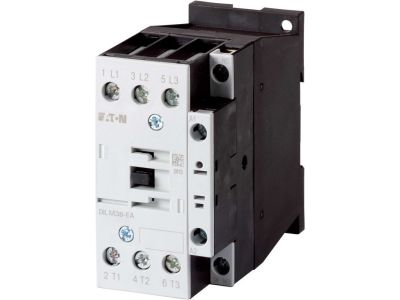

Stycznik mocy 3-bieg. 18,5kW/400V, sterowanie 24VDC, DILM38-01-EA(RDC24) DILM | 190008 Eaton

Alternatywny kod produktu: DILM38-01-EA(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy DILM38-01-EA(RDC24) (indeks 190008) przeznaczony do sterowania silnikami indukcyjnymi i obciążeniami rezystancyjnymi. Znamionowy prąd roboczy AC-3 wynosi 38 A przy 400 V, co pozwala na bezpieczne załączanie silników o mocy do 18,5 kW. Cewka sterowana napięciem 24 V DC ułatwia integrację z układami automatyki. Zaciski śrubowe zapewniają pewne połączenie przewodów.

• Prąd znamionowy AC-3 38 A: Zapewnia bezpieczną pracę silników indukcyjnych o mocy do 18,5 kW przy 400 V, bez ryzyka przeciążenia styków.
• Prąd cieplny umowny Ith 45 A (na wolnym powietrzu): Gwarantuje wysoką obciążalność w obwodach rezystancyjnych (AC-1) oraz w standardowej pracy silników.
• Kategorie użytkowe AC-1, AC-3, AC-4: Uniwersalne zastosowanie – od pieców oporowych po rozruch, hamowanie i cofanie silników indukcyjnych.
• Napięcie sterowania 24 V DC: Umożliwia bezpośrednie sterowanie z układów automatyki, PLC lub przekaźników bez konieczności stosowania dodatkowych konwerterów.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów ułatwiające montaż i konserwację.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich (standard DIN) oraz posiada certyfikat CE, potwierdzający bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik mocy DILM38-01-EA(RDC24) znajduje zastosowanie w układach sterowania i zabezpieczenia silników elektrycznych oraz obciążeń rezystancyjnych.

• Sterowanie trójfazowymi silnikami indukcyjnymi w napędach maszyn, wentylatorach, pompach (kategoria AC-3).
• Załączanie i wyłączanie pieców oporowych oraz obciążeń o małej indukcyjności (kategoria AC-1).
• Praca w układach wymagających rozruchu, hamowania i cofania – szczególnie w aplikacjach dźwigowych i transportowych (kategoria AC-4).
• Integracja z systemami automatyki budynkowej i przemysłowej poprzez cewkę 24 V DC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obciążalnością prądową (dla prądu 45 A zalecane min. 6 mm² Cu w zależności od warunków). Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta.

FAQ

• Czy stycznik posiada podświetlenie lub sygnalizację LED? W dostarczonym modelu nie przewidziano fabrycznego podświetlenia. W razie potrzeby można zastosować zewnętrzny moduł sygnalizacyjny.
• Jaki jest stopień ochrony obudowy stycznika? Stopień ochrony nie został podany w danych technicznych. Typowo aparatura modułowa montowana w rozdzielnicy ma IP20. Dla pracy w trudnych warunkach należy stosować dodatkowe osłony.
• Czy stycznik nadaje się do pracy ciągłej? Tak, stycznik jest przystosowany do pracy ciągłej przy obciążeniu prądem znamionowym AC-1 i AC-3, pod warunkiem zachowania odpowiednich warunków chłodzenia (na wolnym powietrzu Ith=45 A, w obudowie 36 A).
