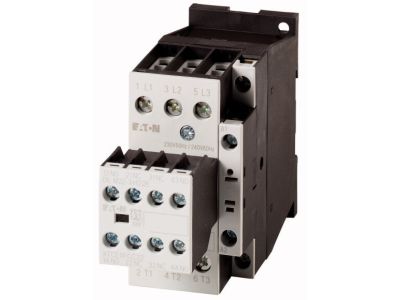

Stycznik mocy 3-bieg. 17A [AC-3] 2Z2R, DILM17-22(RDC24) DILM | 106371 Eaton

Alternatywny kod produktu: DILM17-22(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy Eaton DILM17-22(RDC24) to trójbiegunowa aparatura łączeniowa zaprojektowana do pracy w kategorii AC-3 z prądem znamionowym 17 A. Wyposażony we wbudowane styki pomocnicze 2Z+2R (2 zwierne, 2 rozwierne) oraz cewkę stałoprądową 24 V DC z zakresowym układem ochronnym. Dzięki podwójnym zaciskom skrzynkowym i czołowym przyłączom umożliwia szybkie i pewne okablowanie przewodów o różnych przekrojach, co skraca czas montażu i podnosi niezawodność połączeń.

• Prąd znamionowy 17 A (AC-3): Gwarantuje bezpieczną pracę w obwodach silnikowych i odbiornikach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Wbudowane styki pomocnicze 2Z+2R: Umożliwiają realizację prostych układów sygnalizacji i samopodtrzymania bez konieczności stosowania dodatkowych modułów.
• Cewka zakresowa 24 V DC z układem ochronnym: Minimalizuje straty mocy i chroni uzwojenie przed przepięciami, wydłużając żywotność stycznika.
• Podwójne zaciski skrzynkowe i czołowe przyłącza: Ułatwiają okablowanie przewodów o różnych przekrojach (np. 1,5–4 mm²) i zapewniają pewny, niskorezystancyjny styk.
• Unifikacja wymiarów styczników AC i DC: Pozwala na stosowanie tych samych akcesoriów (moduły pomocnicze, blokady, przekaźniki silnikowe) niezależnie od rodzaju napięcia cewki, co upraszcza projektowanie rozdzielnic.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi aparatury łączeniowej niskiego napięcia. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Dzięki wydajnym stykom głównym i pomocniczym oraz szerokiemu zakresowi napięć cewki, stycznik DILM17-22(RDC24) znajduje zastosowanie w różnorodnych instalacjach przemysłowych i budynkowych, gdzie wymagane jest zdalne załączanie i wyłączanie odbiorników.

• Sterowanie trójfazowymi silnikami indukcyjnymi (kategoria AC-3) – rozruch i zatrzymanie przy pełnym napięciu.
• Łączenie i odłączanie odbiorników rezystancyjnych (grzałki, piece) oraz obwodów oświetleniowych.
• Współpraca z przekaźnikami ochronnymi silnika i elektronicznymi modułami czasowymi w układach automatyki.
• Budowa zespołów przełączających (gwiazda/trójkąt, odwracanie kierunku wirowania) z wykorzystaniem blokad mechanicznych i łączników równoległych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony min. IP2X. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem obciążenia i normą PN-HD 60364. Momenty dokręcania zacisków oraz inne szczegóły montażowe – postępuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie jest napięcie cewki stycznika? Stycznik DILM17-22(RDC24) wyposażony jest w cewkę na napięcie stałe 24 V DC z wbudowanym układem ochronnym (zakresowym).
• Ile styków pomocniczych posiada ten model? Posiada wbudowane 2 styki zwierne (NO) i 2 styki rozwierne (NC), oznaczone symbolem 2Z2R.
• Do jakiej kategorii pracy przeznaczony jest stycznik? Prąd znamionowy 17 A podawany jest dla kategorii AC-3 (sterowanie silnikami klatkowymi – rozruch i wybieg). W innych kategoriach (np. AC-1) dopuszczalny prąd może być wyższy – sprawdź kartę katalogową.
