Stycznik mocy 3-bieg. 17A [AC-3] 0Z1R, DILM17-01(24V50/60Hz) DILM | 277040 Eaton

Alternatywny kod produktu: DILM17-01(24V50/60HZ)

Opis i Kluczowe Cechy

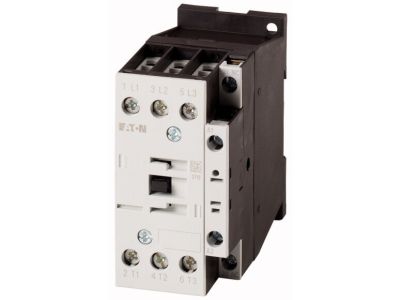

Stycznik mocy DILM17-01 (symbol 277040) to trzybiegunowy stycznik serii DILM przeznaczony do sterowania silnikami oraz obciążeniami rezystancyjnymi. Prąd znamionowy AC-3 wynosi 18 A przy 380-400 V, co zapewnia bezpieczną pracę z silnikami o znacznej mocy. Cewka sterująca 24 V (50/60 Hz) umożliwia bezpośrednie sterowanie z typowych układów automatyki. Wyposażony w jeden styk pomocniczy rozwierny (NC) – oznaczenie 0Z1R – oraz zaciski śrubowe ułatwiające podłączenie. Urządzenie dopuszczone do współpracy z silnikami o klasie sprawności IE3.

• Prąd AC-3 Ie = 18 A (380-400 V): Umożliwia łączenie standardowych silników indukcyjnych prądu przemiennego w kategoriach AC-3 i AC-4, zapewniając wysoką trwałość łączeniową.
• Prąd AC-1 (obciążenia rezystancyjne): Stycznik radzi sobie z obciążeniami nieindukcyjnymi, takimi jak piece oporowe, dzięki czemu może być stosowany w układach grzewczych i oświetleniowych.
• Cewka 24 V (50/60 Hz): Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i pozwala na łatwą integrację z przekaźnikami, PLC lub panelami sterowniczymi.
• Jeden styk pomocniczy rozwierny (NC) – 0Z1R: Umożliwia sygnalizację stanu załączenia stycznika lub blokadę w układach zabezpieczeń.
• Zaciski śrubowe: Solidne połączenie przewodów o odpowiednim przekroju, odporne na wibracje i ułatwiające serwisowanie.

Zgodność z Normami

Stycznik DILM17-01 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Producent deklaruje zgodność z wymaganiami dla silników o klasie sprawności IE3 (oznaczone logo na opakowaniu). Urządzenie spełnia standardowe wymogi stawiane stycznikom modułowym w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik DILM17-01 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obwodów silnikowych, rezystancyjnych oraz sygnalizacyjnych.

• Sterowanie trójfazowymi silnikami indukcyjnymi (w tym silnikami IE3) w układach rozruchu, pracy ciągłej i hamowania.
• Łączenie obwodów rezystancyjnych (piece, grzejniki) w automatyce przemysłowej i budynkowej.
• Generowanie impulsów do styczników większej mocy lub przekaźników pomocniczych w układach kaskadowych.
• Sygnalizacja stanu załączenia za pomocą styku pomocniczego NC – informacja dla systemów PLC lub wizualizacji.

Wskazówki Montażowe

Montaż i demontaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia i kategorii użytkowej. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie styku pomocniczego.

FAQ

• Czy stycznik posiada podświetlenie lub sygnalizację LED? Stycznik DILM17-01 nie jest wyposażony we wbudowane podświetlenie. Do sygnalizacji stanu można wykorzystać dodatkowy styk pomocniczy NC.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20. W przypadku montażu w warunkach podwyższonej wilgotności zalecana jest dodatkowa obudowa.
• Jaki jest tryb pracy styków głównych? Styki główne są normalnie otwarte (NO) – załączają się po podaniu napięcia na cewkę. Styk pomocniczy o symbolu 0Z1R jest normalnie zamknięty (NC) – rozwierny, zmienia stan przy załączeniu stycznika.
