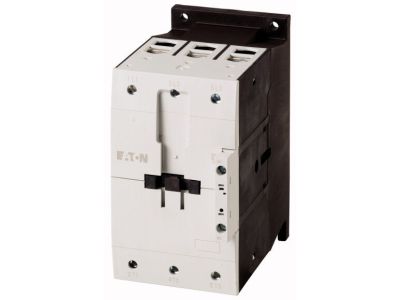

Stycznik mocy 3-bieg. 170A [AC-3], DILM170(RDC240) DILM | 107019 Eaton

Alternatywny kod produktu: DILM170(RDC240)

Opis i Kluczowe Cechy

Stycznik mocy DILM170 (symbol 107019) to trójbiegunowy stycznik prądu przemiennego przeznaczony do sterowania silnikami indukcyjnymi oraz obciążeniami rezystancyjnymi. Jego znamionowy prąd roboczy AC-3 wynosi 170 A, co gwarantuje bezpieczne przełączanie silników o dużym obciążeniu bez ryzyka przegrzania styków. Prąd cieplny umowny na wolnym powietrzu (Ith) sięga 225 A (w obudowie 166 A), zapewniając wysoką przeciążalność. Produkt oferuje szeroką kategorię użytkową AC-1, AC-3 i AC-4, co czyni go uniwersalnym w zastosowaniach przemysłowych.

• Znamionowy prąd roboczy AC-3 (380/400 V): 170 A – umożliwia niezawodny rozruch i wyłączanie silników indukcyjnych o dużym prądzie rozruchowym bez uszkodzenia styków.
• Prąd cieplny umowny Ith (3-biegunowy, 40°C): 225 A na wolnym powietrzu / 166 A w obudowie – zapewnia wysoką odporność na przeciążenia termiczne przy pracy ciągłej.
• Liczba biegunów: 3-biegunowy – umożliwia przełączanie wszystkich faz obwodu trójfazowego, co jest standardem w sterowaniu silnikami.
• Kategorie użytkowe: AC-1 (obciążenia rezystancyjne), AC-3 (silniki indukcyjne, rozruch/wyłączenie), AC-4 (praca z odwracaniem, podłączaniem, spowalnianiem) – wszechstronność w różnych typach odbiorników.
• Sposób podłączenia: Zaciski śrubowe – zapewniają pewne, trwałe i łatwe w montażu połączenie przewodów o odpowiednim przekroju.

Zgodność z Normami

Stycznik DILM170 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Jego konstrukcja oparta na standardzie DIN gwarantuje kompatybilność z typową aparaturą modułową. Produkt przystosowany jest do pracy w kategoriach użytkowych zgodnych z IEC/EN 60947-4-1 (domyślnie dla styczników silnikowych).

Zastosowanie

Trójbiegunowy stycznik mocy 170A znajduje zastosowanie zarówno w przemyśle, jak i w rozdzielnicach sterowniczych. Dzięki wysokiemu prądowi i kategoriom użytkowym AC-3/AC-4 idealnie nadaje się do:

• Sterowania silnikami indukcyjnymi – rozruch, wyłączanie w trakcie pracy, odwracanie kierunku obrotów.
• Zasilania pieców oporowych i obciążeń nieindukcyjnych w kategorii AC-1.
• Budowy układów automatyki przemysłowej i maszyn – łączenie styczników z przekaźnikami i PLC.
• Sygnalizacji i sterowania w systemach HVAC, pompach, wentylatorach oraz transporterach.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 lub płycie montażowej. Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do znamionowego prądu roboczego (170 A w AC-3) oraz warunków środowiskowych. Zaleca się stosowanie osłon przeciwzwarciowych oraz odpowiednich zabezpieczeń nadprądowych w obwodzie głównym.

FAQ

• Czy stycznik DILM170 nadaje się do silników o klasie sprawności IE3? Nie, zgodnie z informacją producenta nie jest on przystosowany do silników IE3. Do takich zastosowań należy dobrać stycznik dedykowany.
• Jaka jest różnica między kategorią AC-3 a AC-1 w tym styczniku? Kategoria AC-3 dotyczy silników indukcyjnych – prąd znamionowy 170 A przy rozruchu i wyłączaniu. Kategoria AC-1 dotyczy obciążeń rezystancyjnych (np. piece) – wówczas dopuszczalny prąd wynika z prądu cieplnego Ith (225 A na wolnym powietrzu).
• Jakie zaciski posiada ten stycznik? Stycznik wyposażony jest w zaciski śrubowe, które umożliwiają pewne przykręcenie przewodów o odpowiednim przekroju. Dostęp do zacisków ułatwia szybki montaż i serwis.
