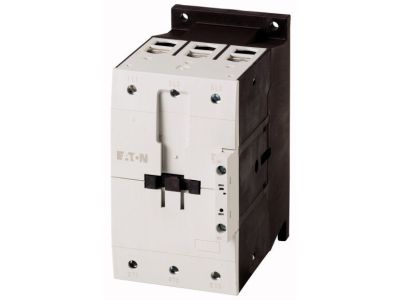

Stycznik mocy 3-bieg. 170A [AC-3], DILM170(RDC24) DILM | 107016 Eaton

Alternatywny kod produktu: DILM170(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy DILM170 (numer katalogowy 107016) to trójbiegunowe urządzenie przeznaczone do załączania i wyłączania obwodów o dużych prądach roboczych. Dzięki prądowi znamionowemu AC-3 wynoszącemu 170 A (przy 380–400 V) zapewnia bezpieczną pracę w aplikacjach silnikowych, a prąd cieplny umowny Ith sięgający 225 A na wolnym powietrzu gwarantuje wysoką przeciążalność. Model wyposażono w zaciski śrubowe ułatwiające podłączenie przewodów.

• Prąd znamionowy AC-3 Ie = 170 A (380–400 V): umożliwia niezawodne załączanie i wyłączanie standardowych silników indukcyjnych prądu przemiennego bez ryzyka przegrzania styków.
• Prąd cieplny umowny Ith: 225 A na wolnym powietrzu, 166 A w obudowie – wysoka rezerwa mocy w różnych warunkach montażowych.
• Kategoria użytkowa AC‑1, AC‑3, AC‑4: wszechstronność zastosowań – od obciążeń nieindukcyjnych (piece oporowe) po wymagające rozruchów, hamowania i cofania silników AC.
• Zaciski śrubowe: pewne i trwałe połączenie przewodów, ułatwiające instalację oraz konserwację.
• Uwaga dotycząca silników IE3: stycznik nie nadaje się do silników o klasie sprawności IE3 – należy stosować modele dedykowane.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe dane dotyczące konkretnych norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Stycznik DILM170 znajduje zastosowanie w układach sterowania pracą urządzeń o znacznym poborze prądu, szczególnie w przemyśle i automatyce budynkowej.

• Sterowanie trójfazowymi silnikami indukcyjnymi w kategoriach AC‑3 i AC‑4 (rozruch, wyłączanie podczas pracy, cofanie, hamowanie).
• Załączanie i wyłączanie obciążeń nieindukcyjnych oraz pieców oporowych (kategoria AC‑1).
• Aplikacje wymagające dużych prądów roboczych – rozdzielnice główne, szafy sterownicze.
• Integracja z systemami automatyki przemysłowej i PLC jako element wykonawczy.

Wskazówki Montażowe

Montaż, podłączenie oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Podłączaj przewody zgodnie z dokumentacją producenta, stosując odpowiednie momenty dokręcania zacisków śrubowych. Przekrój przewodów dobierz do wartości prądu znamionowego i warunków obciążenia. Stycznik montuj w pozycji pionowej, zapewniając odpowiednią wentylację wokół urządzenia.

FAQ

• Jaki jest prąd cieplny umowny Ith tego stycznika? Ith wynosi 225 A na wolnym powietrzu oraz 166 A w obudowie (przy pracy trójbiegunowej, 50–60 Hz, 40 °C).
• Czy stycznik jest przystosowany do silników o klasie sprawności IE3? Nie. Zgodnie z danymi producenta stycznik DILM170 nie nadaje się do silników IE3; w takich aplikacjach należy stosować modele dedykowane.
• Do jakich kategorii użytkowych jest przeznaczony ten stycznik? Jest przeznaczony do kategorii AC‑1 (obciążenia nieindukcyjne), AC‑3 (standardowe silniki indukcyjne – rozruch, wyłączanie w trakcie pracy) oraz AC‑4 (silniki – rozruch, podłączanie, cofanie, hamowanie).
