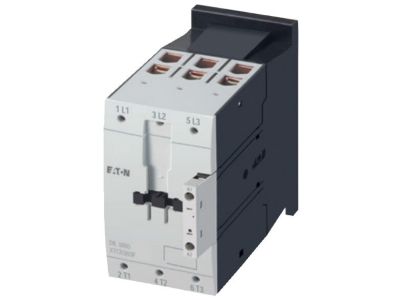

Stycznik mocy 3-bieg. 150A [AC-3] 0Z0R, DILM150-EA(RDC24) DILM | 189928 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM150-EA(RDC24) to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Jako aparat 3-biegunowy, charakteryzuje się znamionowym prądem roboczym wynoszącym 150 A w kategorii użytkowania AC-3 przy napięciu 400 V. Urządzenie zostało zoptymalizowane pod kątem współpracy z nowoczesnymi silnikami o wysokiej klasie sprawności IE3, co czyni go przyszłościowym rozwiązaniem w dobie optymalizacji energetycznej systemów napędowych.

• Wysoka wydajność prądowa: Znamionowy prąd roboczy 150 A pozwala na sterowanie silnikami o dużej mocy, zapewniając stabilność pracy nawet przy intensywnym cyklu łączeniowym.
• Wszechstronność kategorii użytkowania: Aparat jest przystosowany do pracy w kategoriach AC-1 (obciążenia rezystancyjne, piece oporowe), AC-3 (standardowe silniki indukcyjne) oraz AC-4 (praca impulsowa, hamowanie przeciwprądem i nawrót).
• Sterowanie DC: Cewka zasilana napięciem 24V DC (RDC24) zapewnia cichą pracę i mniejszy pobór mocy w porównaniu do tradycyjnych rozwiązań AC.
• Zaciski śrubowe: Solidny system podłączeniowy gwarantuje trwały styk elektryczny i odporność na wibracje, co jest kluczowe w środowisku przemysłowym.

Zgodność z Normami

Stycznik DILM150-EA(RDC24) został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Urządzenie w pełni wspiera wymogi dyrektyw dotyczących ekoprojektu, co potwierdza certyfikacja dla silników klasy IE3. Zastosowanie tego stycznika w układach napędowych pozwala na zachowanie pełnej zgodności z normami IEC/EN 60947, co jest gwarancją niezawodności w profesjonalnych instalacjach elektroenergetycznych. Każdy egzemplarz spełniający normy IE3 posiada stosowne oznaczenie na opakowaniu zbiorczym.

Zastosowanie

Dzięki swojej wytrzymałej konstrukcji i wysokim parametrom łączeniowym, stycznik EATON znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Systemy napędowe: Bezpośrednie rozruchy silników indukcyjnych o dużej mocy, układy nawrotne oraz sterowanie gwiazda-trójką.
• Przemysł ciężki: Sterowanie piecami oporowymi i systemami grzewczymi w kategorii AC-1, gdzie wymagana jest wysoka trwałość styków przy prądzie cieplnym umownym.
• Automatyka procesowa: Praca w układach wymagających częstego załączania i wyłączania (AC-4), takich jak suwnice, dźwigi czy przenośniki taśmowe.
• Infrastruktura budynkowa: Zarządzanie dużymi centralami wentylacyjnymi i systemami pomp w obiektach komercyjnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długowieczności aparatu. Stycznik DILM150-EA(RDC24) należy montować na stabilnej powierzchni lub dedykowanej płycie montażowej. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować klucze dynamometryczne, aby zapewnić odpowiedni docisk przewodów w zaciskach śrubowych, co zapobiega przegrzewaniu się styków.
• Przestrzeń wentylacyjna: Należy zachować zalecane przez producenta odstępy od innych aparatów w celu zapewnienia optymalnego odprowadzania ciepła podczas pracy pod pełnym obciążeniem.
• Przekroje przewodów: Dobór przewodów o odpowiednim przekroju znamionowym musi uwzględniać prąd roboczy 150 A oraz warunki ułożenia kabli.
• Ochrona przed pyłem: W środowiskach o dużym zapyleniu zaleca się montaż w obudowach o odpowiednim stopniu ochrony IP.

FAQ

• Czy ten stycznik nadaje się do silników IE3? Tak, model DILM150-EA(RDC24) jest w pełni przystosowany do obsługi silników o wysokiej sprawności klasy IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Jakie jest napięcie sterowania cewki? Urządzenie posiada cewkę na napięcie stałe 24V DC (oznaczenie RDC24).
• Czy stycznik posiada wbudowane styki pomocnicze? Podstawowa konfiguracja skupia się na 3 biegunach głównych; ewentualne moduły styków pomocniczych można dokupić i zamontować jako akcesoria dodatkowe.
• W jakich kategoriach pracy może pracować ten aparat? Stycznik jest certyfikowany do pracy w kategoriach AC-1, AC-3 oraz AC-4, co czyni go niezwykle uniwersalnym narzędziem w rękach automatyka.
