Stycznik mocy 3-bieg. 15,5A [AC-3] 2Z2R, DILM15-22(24VDC) DILM | 106370 Eaton

Alternatywny kod produktu: DILM15-22(24VDC)

Opis i Kluczowe Cechy

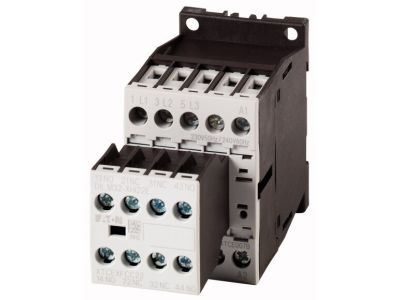

Stycznik mocy Eaton DILM15-22 (nr katalogowy 106370) to trójbiegunowy łącznik przeznaczony do sterowania silnikami i odbiornikami w instalacjach przemysłowych i budynkowych. Urządzenie oferuje prąd znamionowy 15,5 A w kategorii AC-3, co pozwala bezpiecznie załączać i wyłączać obciążenia silnikowe o znacznej mocy bez ryzyka przegrzania styków. Cewka sterująca 24 V DC umożliwia bezpośrednie współpracowanie z układami automatyki i sterownikami PLC. Wbudowane dwa styki pomocnicze zwierne (NO) i dwa rozwierne (NC) zapewniają elastyczność w realizacji zaawansowanych układów sygnalizacji i blokad. Dzięki podwójnym zaciskom skrzynkowym oraz czołowym przyłączom okablowanie jest szybkie i niezawodne, nawet dla przewodów o różnych przekrojach.

• Prąd znamionowy AC-3 15,5 A: gwarantuje bezpieczną pracę przy sterowaniu silnikami, pompami i wentylatorami bez przeciążania styków.
• Cewka sterująca 24 V DC: idealna do współpracy z przekaźnikami, PLC oraz układami automatyki budynkowej i przemysłowej.
• 3 bieguny główne + 2Z+2R (2×NC, 2×NO): umożliwia budowę złożonych obwodów sterowania, sygnalizacji i blokad bez konieczności stosowania dodatkowych modułów.
• Podwójny zacisk skrzynkowy i czołowe przyłącza: ułatwiają podłączanie przewodów o różnych przekrojach, skracają czas montażu i zwiększają niezawodność połączeń.
• Jednakowe wymiary wersji AC i DC: pozwalają korzystać z tych samych akcesoriów (moduły pomocnicze, blokady, przekaźniki czasowe), co upraszcza logistykę i magazynowanie.

Zgodność z Normami

Stycznik DILM15-22 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej (niskonapięciową oraz EMC) i posiada oznakowanie CE. Konstrukcja oparta na standardzie DIN gwarantuje bezproblemową współpracę z innymi elementami aparatury modułowej na szynie TH35.

Zastosowanie

Stycznik mocy Eaton sprawdzi się w szerokim zakresie instalacji elektrycznych, gdzie wymagane jest niezawodne łączenie i rozłączanie obciążeń. Dzięki parametrom 15,5 A w kategorii AC-3 oraz możliwości pracy z napięciem sterującym 24 V DC znajduje zastosowanie w następujących scenariuszach:

• Sterowanie trójfazowymi silnikami indukcyjnymi (pompy, wentylatory, sprężarki) w maszynach przemysłowych i instalacjach HVAC.
• Łączenie i wyłączanie odbiorników rezystancyjnych, takich jak grzejniki czy piece oporowe.
• Automatyka budynkowa – załączanie oświetlenia, klimatyzacji oraz innych urządzeń w systemach BMS.
• Impulsowe sterowanie styczników większej mocy lub przekaźników w układach kaskadowych rozdzielnic.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie głównym i sterowniczym. Urządzenie montuje się na szynie montażowej TH35 (DIN). Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia zgodnie z normami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (zalecany klucz dynamometryczny).

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik DILM15-22 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie. Stan pracy można monitorować za pomocą zewnętrznych lamp sygnalizacyjnych na stykach pomocniczych.
• Jaki jest stopień ochrony IP? Producent nie deklaruje konkretnego stopnia ochrony dla samego stycznika. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, która zapewnia odpowiednią ochronę przed dotykiem i wpływem środowiska (np. IP20 lub wyższy w zależności od obudowy).
• Czy akcesoria (moduły pomocnicze, blokady) z wersji AC pasują do wersji DC? Tak, dzięki jednakowym wymiarom obu wersji wszystkie akcesoria zaprojektowane dla serii DILM15 są w pełni kompatybilne zarówno z wersją AC, jak i DC.
