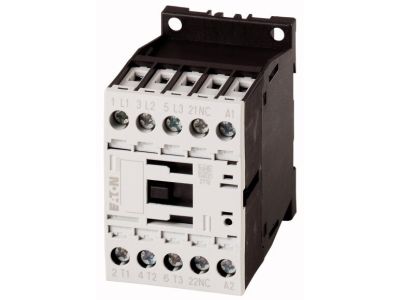

Stycznik mocy 3-bieg. 15,5A [AC-3] 0Z1R, DILM15-01(110V50HZ,120V60HZ) DILM | 290090 Eaton

Alternatywny kod produktu: DILM15-01(110V50HZ,120V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy DILM15-01 (symbol 290090) przeznaczony do sterowania silnikami i odbiornikami trójfazowymi. Prąd znamionowy 15,5 A w kategorii AC-3 zapewnia niezawodne przełączanie obciążeń silnikowych. Napięcie cewki 110 V 50 Hz / 120 V 60 Hz. Wyposażony w podwójne zaciski skrzynkowe ułatwiające podłączanie przewodów o różnych przekrojach. Czołowe przyłącza umożliwiają szybki montaż.

• Prąd znamionowy AC-3: 15,5 A: Gwarantuje bezpieczną i niezawodną pracę przy sterowaniu silnikami trójfazowymi o umiarkowanej mocy, bez ryzyka przegrzania styków.
• Cewka sterująca 110 V 50 Hz / 120 V 60 Hz: Uniwersalne napięcie sterowania umożliwia stosowanie w instalacjach 110 V i 120 V, typowych dla wielu zastosowań przemysłowych.
• Podwójne zaciski skrzynkowe: Zapewniają pewne i szybkie podłączenie przewodów o różnych przekrojach, redukując czas montażu i ryzyko poluzowania połączeń.
• Czołowe przyłącza: Ułatwiają dostęp do zacisków i przyspieszają okablowanie, szczególnie w ciasnych rozdzielnicach.
• Kompatybilność z szeroką gamą akcesoriów: Możliwość rozbudowy o moduły łączników pomocniczych, wtykane układy ochronne, blokadę mechaniczną, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zworę punktu gwiazdowego oraz łącznik równoległy – elastyczność konfiguracji.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi międzynarodowymi normami dla aparatury łączeniowej (IEC/EN 60947) i posiada certyfikat CE. Zastosowane materiały i konstrukcja spełniają wymagania bezpieczeństwa elektrycznego i mechanicznego.

Zastosowanie

Stycznik DILM15-01 znajduje zastosowanie w układach sterowania silnikami oraz innymi odbiornikami trójfazowymi w przemyśle i budynkach komercyjnych.

• Sterowanie i załączanie silników trójfazowych o prądzie znamionowym do 15,5 A (AC-3).
• Załączanie i wyłączanie obciążeń rezystancyjnych i indukcyjnych w szafach sterowniczych.
• Budowa układów automatyki przemysłowej we współpracy z przekaźnikami, PLC i czujnikami.
• Zastosowanie w systemach wentylacji, pomp, kompresorów i innych urządzeń napędzanych silnikami.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że jest ono wyłączone. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania zacisków musi być zgodny z dokumentacją producenta. Używaj odpowiednich narzędzi i nie przekraczaj dopuszczalnych wartości dokręcania.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Model DILM15-01 (symbol 290090) nie posiada wbudowanych styków pomocniczych – umożliwia jednak dołączenie zewnętrznych modułów pomocniczych (np. styków pomocniczych, opóźnień) jako akcesoriów.
• Jaki jest stopień ochrony stycznika? Stopień ochrony nie został podany w danych katalogowych. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy posiada ochronę IP20. W przypadku montażu w trudnych warunkach należy zastosować dodatkową obudowę.
• Jakie napięcie cewki jest wymagane? Cewka stycznika jest przystosowana do napięcia sterowania 110 V 50 Hz lub 120 V 60 Hz. Przed podłączeniem sprawdź zgodność napięcia z instalacją.
