Stycznik mocy 3-bieg. 12A [AC-3] 3Z2R, DILM12-32(24VDC) | 276950 Eaton

Alternatywny kod produktu: DILM12-32(24VDC)

Opis i Kluczowe Cechy

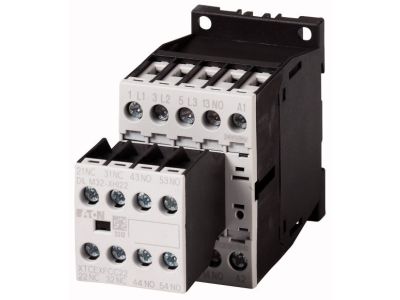

Stycznik mocy 3-bieg. (trzybiegunowy) DILM12-32 (symbol 276950) przeznaczony jest do pracy w kategorii AC-3 z prądem znamionowym 12 A, wyposażony w cewkę sterującą 24 VDC. Konfiguracja styków 3Z2R (3 zwierne, 2 rozwierne) zapewnia elastyczność w budowie układów sterowania i zabezpieczeń. Dzięki podwójnym zaciskom skrzynkowym oraz czołowym przyłączom okablowanie jest szybkie i pewne, a identyczne wymiary styczników AC i DC umożliwiają swobodne korzystanie z tych samych akcesoriów. Szerokość modułu wynosi 45 mm (standardowy wymiar dla aparatury modułowej).

• Prąd znamionowy 12 A (AC-3): bezpieczne sterowanie silnikami i odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Cewka sterująca 24 VDC: niskonapięciowe zasilanie obwodu sterowania – idealne dla układów automatyki i sterowników PLC.
• Styki 3Z2R (3 zwierne + 2 rozwierne): elastyczna konfiguracja – trzy bieguny główne do załączania obwodu siłowego oraz dwa pomocnicze do sygnalizacji lub blokad.
• Podwójny zacisk skrzynkowy i czołowe przyłącza: łatwe i niezawodne podłączanie przewodów o różnych przekrojach, skraca czas montażu.
• Uniwersalne wymiary dla wersji AC i DC: możliwość użycia tych samych akcesoriów (moduły łączników pomocniczych, blokady mechaniczne, przekaźniki czasowe itp.) niezależnie od napięcia cewki.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Wykonany w standardzie DIN, gwarantuje bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Stycznik DILM12-32 sprawdza się wszędzie tam, gdzie wymagane jest załączanie i wyłączanie obwodów siłowych pod obciążeniem, a także sterowanie pomocniczymi obwodami sygnalizacyjnymi i blokadami.

• Sterowanie silnikami trójfazowymi (pompy, wentylatory, sprężarki) w kategorii AC-3.
• Załączanie odbiorników rezystancyjnych i indukcyjnych w szafach sterowniczych.
• Współpraca z przekaźnikami silnikowymi, modułami czasowymi i blokadami mechanicznymi w systemach automatyki budynkowej.
• Tworzenie układów gwiazda-trójkąt oraz przełączników źródeł zasilania.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie mocowane jest na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (zalecany 1,5–6 mm² w zależności od obciążenia). Moment dokręcania zacisków skrzynkowych – zgodnie z dokumentacją producenta (standardowo ok. 0,8–1,2 Nm).

FAQ

• Czy stycznik DILM12-32 posiada podświetlenie / wskaźnik LED? W podstawowej wersji stycznik nie jest wyposażony we wbudowane podświetlenie. Możliwe jest zastosowanie zewnętrznych modułów sygnalizacyjnych (np. z diodą LED) dostępnych jako akcesoria.
• Jaki stopień ochrony ma ten stycznik? Dla samego stycznika montowanego w rozdzielnicy przyjęty jest standardowy stopień ochrony IP20 (ochrona przed dotykiem palcem). Po zamontowaniu w szafie sterowniczej ogólny stopień ochrony zależy od obudowy.
• Czy styk pomocniczy jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? W konfiguracji 3Z2R oznacza to trzy styki zwierne (normalnie otwarte) i dwa styki rozwierne (normalnie zamknięte). Styki pomocnicze są fabrycznie ustawione – jeden NO i jeden NC, pozostałe styki główne to NO.
