Stycznik mocy 3-bieg. 12A [AC-3], 0Z1R, DILM12-01(110VDC) | 276883 Eaton

Alternatywny kod produktu: DILM12-01(110VDC)

Opis i Kluczowe Cechy

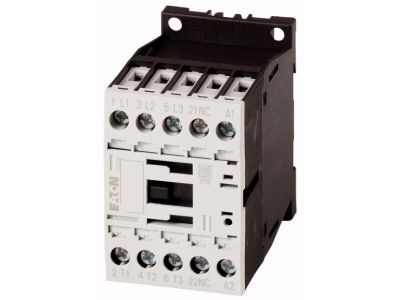

Stycznik mocy DILM12-01 (indeks 276883) to trójbiegunowy stycznik przystosowany do pracy w kategorii AC-3 z prądem znamionowym 12A, zapewniający bezpieczne sterowanie obwodami silnikowymi. Wyposażony w jeden styk pomocniczy rozwierny (0Z1R) oraz cewkę sterowaną napięciem 110V DC.

• Podwójny zacisk skrzynkowy: Umożliwia podłączenie przewodów o różnych przekrojach, co zwiększa elastyczność instalacji i niezawodność okablowania.
• Czołowe przyłącza: Przyspieszają podłączanie przewodów, skracając czas montażu i ułatwiając serwis.
• Jednakowe wymiary styczników AC i DC: Pozwalają na korzystanie z tych samych akcesoriów (moduły pomocnicze, blokady, przekaźniki czasowe), co upraszcza magazynowanie i konfigurację.
• Prąd znamionowy AC-3 12A: Gwarantuje bezpieczną pracę przy sterowaniu silnikami i obciążeniach indukcyjnych bez ryzyka przegrzania styków.
• Styk pomocniczy 0Z1R (rozwierny): Zapewnia sygnalizację stanu lub realizację sekwencji logicznych w układzie sterowania.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Przeznaczony do montażu w typowych warunkach przemysłowych i budynkowych.

Zastosowanie

Dzięki parametrom i akcesoriom stycznik DILM12-01 znajduje zastosowanie w różnorodnych układach automatyki i sterowania.

• Sterowanie pracą silników trójfazowych w układach rozruszników i przełączników gwiazda-trójkąt.
• Impulsowe załączanie i wyłączanie odbiorników w systemach automatyki budynkowej (sterowanie oświetleniem, wentylacją).
• Współpraca z przekaźnikami ochronnymi silnikowymi i modułami czasowymi w celu realizacji sekwencji czasowych.
• Wykorzystanie styku pomocniczego do sygnalizacji (sprzężenie zwrotne do PLC) lub blokady mechanicznej z drugim stycznikiem.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym obciążenia. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Zaleca się stosowanie końcówek kablowych dla przewodów linkowych.

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik DILM12-01 nie jest wyposażony w podświetlenie. Do sygnalizacji można zastosować zewnętrzne moduły lub wykorzystać styk pomocniczy.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicach zakłada się ochronę IP20. W przypadku montażu w trudniejszych warunkach należy stosować dodatkowe obudowy.
• Jaki jest tryb pracy styku pomocniczego (0Z1R)? Styk pomocniczy o oznaczeniu 0Z1R to styk rozwierny (normalnie zamknięty). W stanie spoczynku jest zwarty, a po załączeniu stycznika rozwiera się.
